通信电源设备的安装

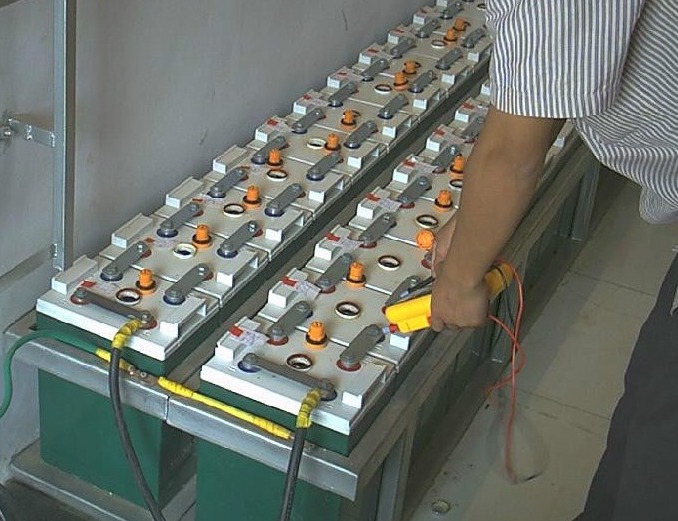

蓄电池是组合通信电源系统的重要组成部分,目前,电力系统通信电源配套的蓄电池大多是先进的阀控式密封铅酸蓄电池,根据变电站的通信设备需求,其每节单体电压一般有2V、6V和12V三种。

通信电源设备安装要求

1.通信电源设备柜架的安装要求
蓄电池：包括安装抗震铁架，安装蓄电池组，容量试验。
（1）通信电源设备柜架排列位置应符合设计图纸规定，偏差应不大于10mm。
（2）通信电源设备柜架排列应平整稳固，水平偏差应不大于3mm、全长应不大于15mm。
（3）通信电源设备柜架安装后，各个组装螺栓、螺母都必须拧紧，连接部位及安装过程中发生漆脱落的地方都应补防腐漆。柜架与地面加固处的膨胀螺栓要事先进行防腐处理。
（4）在要求抗震的地区，蓄通信电源设备应采取抗震措施加固。

2.通信电源设备的安装要求
安装开关电源包括交、直流配电设备和整流设备的安装。
（1）安装的通信电源设备型号、规格、数量应符合图纸规定，并有合格证及产品维护手册。
（2）通信电源设备外壳不得有损坏现象，安全阀完好不得松动。
（3）通信电源设备各列排放整齐，前后位置、间距适当，符合维护手册中规定要求。每列外侧应在一条直线上，其偏差应不大于3mm。通信电源设备应保持垂直与水平，底部均匀着力。
（4）通信电源设备之间连接条便于连接，连接螺栓、螺母必须拧紧，连接条和螺栓、螺母上应涂一层防氧化物或加装绝缘保护物。
（5）各组通信电源设备应根据母线走向确定正负极出线位置，通信电源设备组及通信电源设备均应设有清晰的明显标志。
（6）应用万用表检查每只通信电源设备端电压和系统总电压，保证极性正确连接。

安装前的准备工作
敷设电缆及安装馈电线包括埋设、穿管、走线架、槽和汇流条（铜排）等敷设和安装方式。
1.现场测量
建筑物中楼板和梁的承载能力，在设计时一般都是按“等效均布荷载”来计算的，即假定楼板上每一块面积相等的地方都承受相同的力。但在实际工作中，楼板上受到的设备的压力多是集中荷载或局部荷载，科学的计算方法应是把这些集中荷载或局部荷载换算成均布荷载，作为计算楼板承载能力的依据。下面具体介绍其计算方法。
（1）有效分布宽度。作用在钢筋混凝土单向板上的局部荷载，使板在一定宽度内发生弯曲，所以这个局部荷载可看作分布在“有效分布宽度”b上进行计算。b值的确定见表。
表简支板上局部荷载的有效分布宽度

（2）等效均布荷载的计算方法。计算钢筋混凝土单向板在集中（局部）荷载作用下的等效均布荷载时，不考虑板的连续性，用单跨简支的计算进行换算。其等效均布荷载qe可按下式计算：

式中，l为板的计算跨度；b为板上局部荷载的有效分布宽度；Mmax为简支板的绝对最大弯矩。
在实际工作中，较多用户对蓄通信电源设备安装提出承重要求，这些要求一般均是将设备重量与设备底面积的比值（静态荷载）与楼板的设计承重值进行比较，若重量与面积的比值大于设计值，则认为不安全。目前，标准机房荷载要求为10000N/m2，而民房的设计荷载则较低，一般为2500～3000N/m2，工业用房的设计荷载一般为5000N/m2左右。
