1噪音类型及噪音造成的方式
开关电源的噪音有外来噪音、静电噪音、开关噪音、冲击噪音四种。
开关电源的噪音还可以分成共模噪音（对称噪音）和差模噪音（非对称噪音）两种。把地设定为GND，相对来说其有两条线，分别是输出与输入线。共模噪音指的就是对GND有一样幅度和相位的噪音，差模噪音则相反，两者的相位、幅度是不一样的。

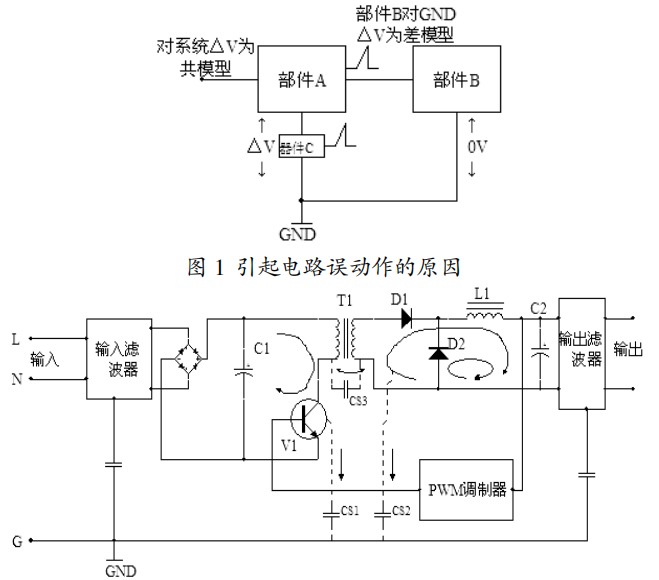

在一般情况下共模型，即对称噪音是其造成的主要因素所在。造成差模型，即非对称噪音的因素取决于电路的误运作所导致，具体情况如图1、图2所示。

开关电源的噪音抑制

AB两个部件通过信号线实行相连，A与B不一样，一个是通过C阻抗接地，另一个则是以阻抗在近乎为0赘状态下接地。与此同时，在高频状态及直流状态中阻抗不一样，高频状态时其阻抗相对比较高，而直流状态中为0Ω。
在图1造成差异的错误动作以后，还可以说是造成共模噪音的因素，为了在一定程度上制约共模噪音，就要减少接地的阻抗。与此同时，对信号系统运用相应措施对差模噪音实行制约。一般来说，噪音只还可以在某个区域内实行制约，没办法全解决，由此可见，接地阻抗永远没办法达到0Ω，即共模噪音一定会存在。所以，制约差模噪音相对比较简单，但制约共模噪音则更难。
2开关电源的噪音对策分析
开关电源噪音可以用图2实行表示。其噪音源以高步开关形式出现，包括了脉冲电流、电压，图2当中，其虚线所表示的是造成噪音元器件、噪音所经过的途径。
噪音源还包括了开关电源输入、输出电缆，分析因素取决于因为传送辐射的成功且开关噪音两者因素所导致的。对于一些有辅助电源设备来说也会有成为噪音源的可能。与此同时，控制电路脉冲控制电路PWM同理所得。
2.1降低电压性噪音源的方法分析
在开关管V1处接地处设定散热器，以此来解决过热问题，所以在V1处有分布电容CS1；与此同时，整流二级管理D1和二级管D2的外壳也存在所分布的电容CS2。CS3则分布在T1开关变压器的初、次级线圈中。而在开关电源开关器件的V1、T1、D1、D2当中，实行导通以及关断工作时高频的电流通过分布电容实行导通，则形成了共模的相应噪音源，如图2所显示的一样。

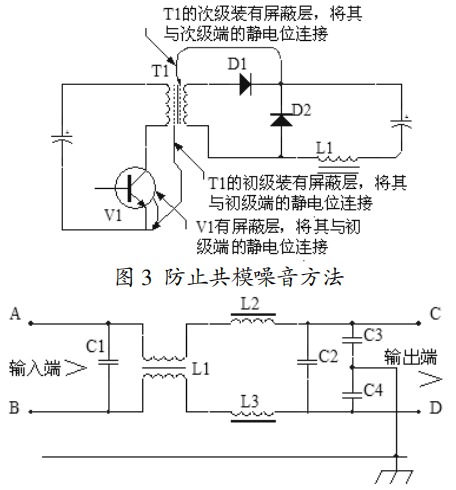

为可避免共模的噪音，还可以设定屏蔽来对此来实行阻止此高频电流的泄漏，如图3显示。在变压器T1初级装有屏蔽层也连接至次级侧的静电位。此样高频电位几乎等于0，共模噪音干扰幅度可被大幅减少。
开关电源的噪音抑制

2.2降低电流性噪音的方法分析
电流经过图2实线当中，所显示的回路所产生的磁通会产生一定的辐射噪音。如果产生了辐射噪音，则要采取以下的方法进行处理：
如果在PCB板是，要想减少电流回路的途径，对主的电流回路所用的线要尽可能粗，其所围的面积则要小，整流二极管的D1、2要选择快速万利特点的肖特基的二极管，或是快速快复恢复二级管，开关管V1开关速度不可选得过高。
2.3滤波器电路的构成分析
同时处理共模、差模噪音制约，滤波器的电路如图4所示进行处理：
抑制共模噪音的为L1、C3、C4，而抑制差模噪音的为L2、L3、C1、C2。在实际运用中，运用L1漏感可省去L2、L3。图4所示，重要滤波器输入端A、输入端B、输出端C、输出端D间分布电容的要小。因此，微小电分容，如若干个PF和十几年PF就要大幅度降低滤波器特点。
要将消除噪音的滤波器设定在L1和电源适配器的电路中间，但在设定时，要留意下面几点内容：首先，对于输入线A、B而言，要与L1保持一定的距离；其次，所选择的L1是要求分布电容小的电感；最后，输入线A和输入线B，两者均不可接近如图3所示的噪音源。并且也注意到在电子设备的输入端，它被设定在实际生产线过滤器，如果线程来过滤输入线和过滤输出电线负荷，或使用带过滤输入线和电源适配器输出线的姿态，通过线后会产生一定的噪音干扰，从而降低滤波。
