电视机用开关电源适配器电路技术介绍

一，简介；
开关电源拥有功耗小，效率高，体积小等明显优势，在电器产品电子设备中取得普遍的运用，按电路的输出稳压控制方式，开关电源可分成脉冲宽度调制（PWM）,脉冲频率调制（PFM）,脉冲调率调制宽式三类，按触发方式分成自激式和它激式两种，这篇文章讲解的开关电源适配器是脉冲宽度调制（PWM），它激式开关电源，输出电器产品电子设备通用的12V直流稳压电压，输出额定电流达6A,适用于32寸以内尺寸的液晶电视机直流输入电源。
二，开关电源适配器的驱动电路技术讲解；
这篇文章讲解的开关电源采用的驱动芯片OB2269采用独特的设计方案，是电源系统拥有较高的性价比，能符合广大群众的要求。
OB2269采用传统的电流模式设计，拥有以下特点；
▲低待机功耗：低功耗间歇工作模式设计不但能够让整个系统在空载的情况下容易实现国际能源机构最新的推荐标准。
▲无噪声工作：轻载和满载的情况下都不会出现音频噪声。优化的系统设计能够使系统任何工作状态下均可安静地工作。
▲更低启动电流：VIN/VDD启动电流低至4uA，可有效地减少系统启动电路的损耗，缩短系统的启动时间。
▲更低工作电流：工作电流约为2.3mA，可有效减少系统的损耗，提升系统的效率。
▲内置OCP补偿：内置了OCP补偿功能，使系统在不需要增加成本的情况下容易使得全电压范围内系统的OCP曲线趋向平坦，提升系统的性价比。
▲健全的防护功能：拥有过电压防护功能(OVP)，拥有过温度保护功能(OTP)，拥有欠压保护功能(UVLO)，拥有输出超载防护功能(OLP)，结合了较健全的防护功能。
▲MOSFET软驱动：可有效的改善系统的EMI。
▲OB2269优良的EMI特点：OB2269内置的频率抖动设计能够很有效的改善系统的EMI特点，同时能够减少系统的EMI成本。

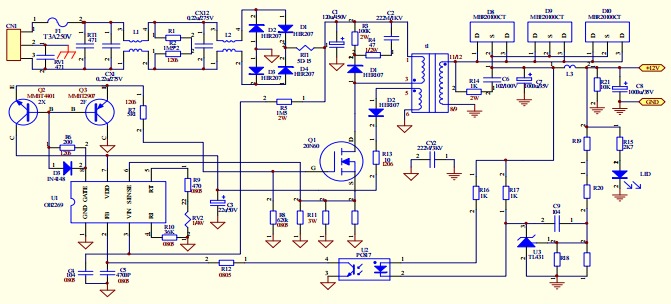

三，开关电源适配器电原理图;

文章转载自网络,如有侵权,请联系删除。
