手机快速充电是如何实现的呢？快充工作原理

1.还原充电原理
从物理计算公式上来讲，效率(P)=电压(U)x电流(I)，在电池电量一定的情况下，效率代表着充电速度，因此能够通过下面3种方法来减少充电时间。
·高电压恒定电流模式：通常手机的充电过程是，先将220V电压降至5V充电器电压，5V充电器电压再降到4.2V电池电压。整个充电过程中，假如增大电压，会产生热量，因此充电时，充电器会发烫，手机也会发烫。
而且这样功耗越大，对电池危害也是越大的。
·低电压高电流模式：在电压一定的情况下，增加电流，能够使用并联电路的方法进行分流，恒定电压下，进行并联分流之后每个电路所分担的压力越小，在手机中也进行同样处理的话，则每条电路所承受的压力也就越小。
·高电压高电流模式：这种方法而且增大电流与电压，这样由之前的公式P=UI,我们可以知道的是，这种方法是增大效率最好的办法，但增大电压的而且会产生更多的热量，这样其中所消耗的能量也更多，而且电压与电流不是无限制地随意增大。

这3种方法有一个共同的问题，那就是对充电器、手机及其充电数据线的电子元件标准更高。高通想利用其技术上的优势使用第三种方法，而以OPPO为代表的厂商选择退而求其次，采用了第二种方法来提高充电效率。

电源功率的物理公式

2.高通QuickCharge2.0
高通QuickCharge1.0技术
最大支持10W的充电效率，这代表着在5V的充电电压下，充电电流能够达到2A。而QuickCharge2.0在QuickCharge1.0的基础上将最大充电效率更进一步增加到了36W，因此大大缩短了充电时间。此外，QuickCharge2.0还支持5V、9V和12V3种电压，因此更进一步提高充电效率。这代表着1台高电压充电器能够适配更多产品，而且能够抵消劣质数据线和较长数据线造成的电压损耗，因此确保充电的效率。
现在早已有许多的智能手机产品支持高通QuickCharge2.0技术，而且以各家的旗舰机型居多。主要包含：
·摩托罗拉MotoX（2014）
·摩托罗拉DroidTurbo
·GoogleNexus6
·三星GalaxyNote4
·三星GalaxyNoteEdge
·索尼XperiaZ3
·索尼Z3TabletCompact
·小米手机4

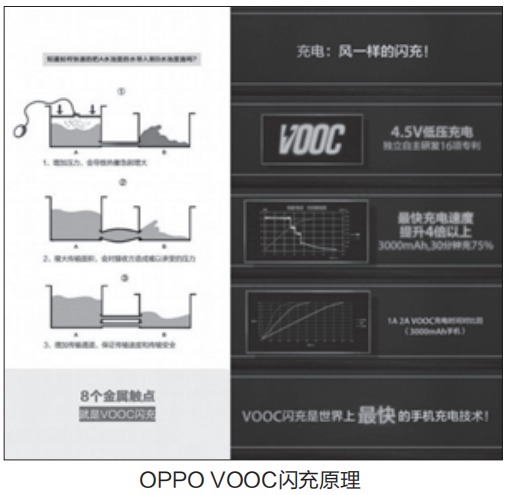

OPPO VOOC闪充原理

3 OPPO VOOC闪充

VOOC闪充相比较传统充电速度提高4倍之多。30分钟能够充到3000mAh电池的75%，并且充十分钟就可以通话2个小时。OPPO的VOOC闪充就是选用的低电压高电流模式，确保充电速度的同时也可以减少手机充电时电源适配器与手机的发热量。OPPO这次向上游厂家订制了全套的IC器件。第一次使用MCU单片微型计算机来代替传统充电电路中的降压电路。智能的MCU管理芯片能够自动检测目前充电设备是不是支持VOOC闪充。
假如支持，将会分段恒流地实现阶段性电流的输出;假如监测到不支持，会自动使用稳定充电电流实现慢速充电。当然，就算是快速充电，但到了后面一段时间，全力冲刺的充电速度总归要放慢，也就是设计了涓流充电来避免电池过充和避免其他安全副作用。
