开关电源故障分析和维修技巧

目前，开关电源主要适用于大部分外接设备中，主要功能是变压。但开关电源主要与市电直接连接，假如市电电流电压不稳定或出现浪涌，那么即使是开关电源具有较高的稳压效果和较高的运行效率，也会面临不同程度的损坏。而开关电源故障的分析与处理存在一定的难度。但，只要深入了解开关电源的构造和运行原理，开关电源故障的分析与处理将不再是无法攻克的难题。
1开关电源的主要构造和适用优势分析
1.1开关电源的主要构造分析
无论是什么类型的开关电源，都必须要具有一个系统的开关电源结构：第一稳定的电流电压控制电路，第二脉冲整流输出线路，第三基本的线路结构。而基本的线路结构又包含以下五个组成部分：第一交流输入模块，第二开关变压器，第三启动线路结构，第四整流滤波电路结构，第五抗干扰线路结构等。
1.2开关电源的适用优势分析
开关电源的适用优势主要包含以下几点。
（1）功率小。由于开关电源的功率比较消，就会造成电子产品内部的温度过高，那么周围的元器件也就不会由于长期运行而处在高温环境，被损坏的概率就会小，以致整个电子产品运行的稳定性和可靠性就可以得到保障。
（2）体积和重量小。由于开关带能源没有笨重的共频变压器，与此同时开关器件的功率又小，无需组装散热片。
（3）稳压领域和使用领域广泛。即使是工频电网电流电压变化过大，开关电源仍然能够保持良好的输出电压。
（4）安全可靠。通常情况下，开关电源都会有自动保护线路，其保护性能灵敏可靠，假如稳压电路、高压线路和负载等出现故障或出现短路，那么自动保护线路就会马上断开电源。
（5）开关电源的线路形式多样化，制作人员能够依据设计所需灵活挑选各种线路形式。
2开关电源的运行原理分析
在开关电源的运行过程中，必须所有的组织模块都发挥其相应的功能。
（1）220V的交流电在开关电源保险管中，会在滤波整流的影响下获得300V的直流电压。
与此同时，电流电压经过线路再次回到PWM脉冲，形成一个完整的原始线路。然后再在驱动脉冲的影响下，实现对内部芯片的加强控制，确保开关电源的整个线路都可以顺利导通。
（2）在处理开关变压器的过程中，则必须将其组装到芯片结构上，以致让芯片在脉冲影响的影响下长期稳定在开关状态。只有这样，脉冲电流才会顺利的通过初级绕组，而与初级绕组对应的输出绕组才会随之出现感应电压。
与此同时，感应电压在脉冲整流的作用下，能够直接转换成适用于产品使用的电流电压，作为一种电源持续性输出，为负载结构提供服务。
在开关电源的整个运行过程中，保证系统、完整、科学的稳压控制电路有着非常重要的作用。而与基准电流电压相比较，难免会出现一些数值误差电流电压。在这种情况下，要想保证稳压控制电路的系统性及其完整性，还必需要以改变脉冲的真实频率及其宽度为基础来改善每项基本参数，集中整合并分析运行时间长短与相对应频率，保证电流电压高低数值基本参数的有效调整，使之满足稳压控制的每项标准。
3开关电源故障的检测方法
3.1断电状态的检测方法
通常情况下，当开关电源处在断电状态的时候，能够先用先用“望、闻、问、切”的方法进行故障的检测。首先，先用万用表测试出高压电容两边的电流电压。假如电流电压高达300伏上述，那么就证明高压滤波电容两边的电流电压没有被泄掉，那么此时就可以明确开关电源的故障产生原因为开关电源不起振或者开关管开路故障。
通常情况下，人体接触到的电流电压假如高于36伏，就会有生命危险，而检测电源接触到的大多为220伏的高压电。所以，在这种情况下，检修人员一定要先严格检查断电状态下的开关电源是不是存在短路故障，是不是存在电子元器件损坏的问题故障。
（1）先把电源外壳打开，对保险丝进行检查，查看其是不是有熔断现象；随后再认真观察电源内部，确定电源PCB板上元件是不是存在损坏现象，尤其是一定要充分重视元件的检查，这是开关电源发生故障频率最高的部位。
（2）闻一下电源内部是不是有被烧的焦味，确定是不是有被烧掉的电子元器件。
（3）向相关人员了解开关电源出现故障的前后经过，排除由于工作人员操作行为不规范而导致的故障。这对于开关电源的故障处理有着非常重要的作用。
（4）利用万用表对AC电源线两边正反向电阻及其电容器充电情况进行检测。100千欧上述的电阻值为正常，若电阻值偏低，则反映电源内部存在短路故障。电容器能够充放电则证明其处在正常状态，假如电容器受到损坏，那么就会表现在AC线两边阻值偏低方面，出现短路故障。假如没有上述表现，则证明是开关管被击穿故障。之后对直流输出部门脱开负载进行检测，随后对各组输出端的对地电阻进行测量。表针中电容器充放电摆动则为正常，最终指示的部位应是泄放电阻的具体阻值，假如出现故障，通常都是整流二极管反向击穿造成的。
3.2 加电状态下的检测
在完成停电状态下的检查之后，就可以更进一步的做好加电状态下的检查。这是开关电源故障最核心的检查环节，检查人员一定要有一定的检查与维修经验，有一定的电子专业基础理论专业知识，有一定的开关电源故障维修窍门。
通常情况下，加电状态下的检查重点有下列几方面：第一电源的输入端，第二开关三极管，第三电源保护电路，第四电源的输出电压电流等。假如开关电源开启一下就立刻停止，那么表明电源正处在保护状态中，此时就可以直接对PWM芯片保护输入脚的电压做好检测，假如检测结果超过规定值，那么就可以更进一步确认电源正处在保护状态中。此时就应当对产生保护的原因做好深入的分析。
4开关电源常见故障分析及处理措施
4.1输入环节故障的分析及处理措施在开关电源的运作过程中，必须对开关电源做好集中检查和校对。而在这个过程中，必须分析某些问题，并做好相对应管控措施的制定，做好相关故障的检修验证，从而优化开关电源的运作效率，提高开关电源的整体管理质量。而在输入环节故障分析与处理的过程中，就一定要检查开关电源的交流电输入功能是不是正常。假如交流电无法正常输入，那么就一定要对进线实施短路分析或者磨损分析。集中观察开关电源是不是出现了熔断丝异常故障，同时做好损坏元件的整合与检查，及时替换损坏元件，实现电压的正常输出。
4.2反馈电路故障的分析与处理
在开关电源的运作过程中，必须对反馈电路故障做好分析，即仍然采用集中检验的方法保证电流起振的功能得到充分调动。针对滤波电容参数的评定，一定要保证开关电源处在停电状态，才可以确保其评定的有效性。在做好放电操作的情况下，处理绕组电阻反馈系统，采用电阻法能够确保处理效果。假如其电流偏小，则表明开关电源不存在开路故障。可是在开关电源的运作过程中，开关变压器故障的发生频率最高，且大部分情况下都是开关变压器反馈绕组脱焊故障。所以一定要集中检查反馈电容、反馈电阻以及二极管等基本元件，并根据实际情况采取相应的处理措施，做好相关元件的维修与替换，保证开关电源处在长期的稳定运作状态。必须注意的是，开关电源运作过程中采用到的芯片具有较高的造价成本，一定要通过集中校对，保证其日常运作状态的稳定性。

4.3 脉冲整流输出故障的分析与处理
在开关电源的运行过程中，需要对脉冲整流结构进行分析，并集中校验电阻电容二极管，提升其运行的有效性与便捷性。另外，输出电压与实际要求不相符、光电耦合器的发光管异常发亮等故障都是稳定控制电路的常见故障。针对这类故障的分析与处理，依然可以使用电阻法，保证其估测与处理的有效性，保证其相应参数与元件结构的稳定运行，进而提升集成电路运行的效率。

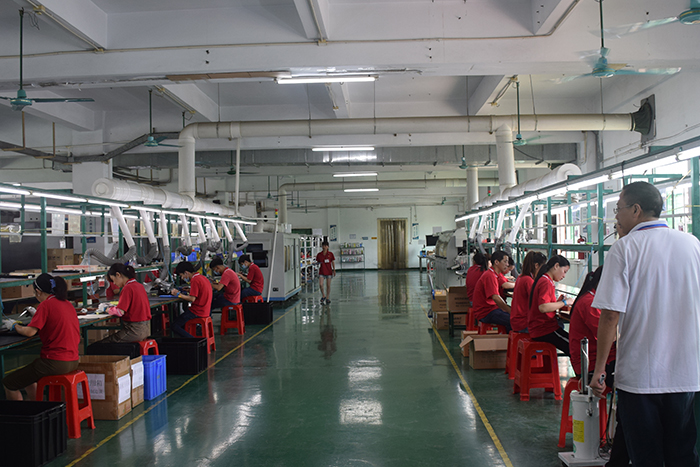

广东电源厂家

5 结语
综上所述，加强开关电源故障的分析与处理具有十分重要的意义。而要想保证开关电源故障的分析与处理效果，就必须要根据开关电源的实际运行状况，制定完善的故障检测机制以及管理控制措施。同时还要提升相关技术人员的故障分析水平以及处理水平，实现动态化的管理。
