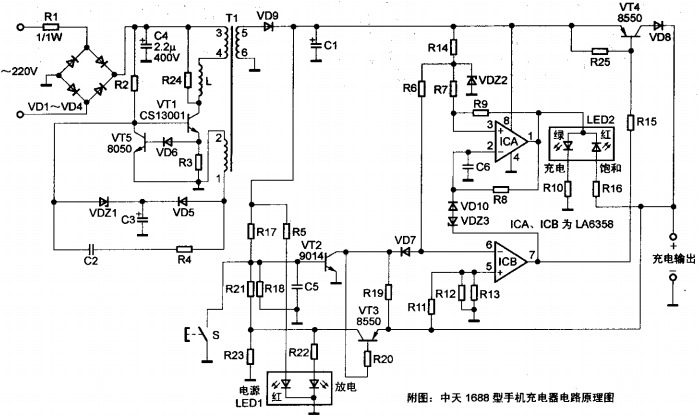

手机是人们日常生活必须服务器，其搭配的充电器也不例外，而且耗损率也非常高，这篇文章以中天1688型手机充电器举例详细介绍其工作原理和维修方法。该充电器采用开关电源．有着充、放电功能(新电池开始启用一般需充、放电两次效果较好)，充电结束后，能自动终止充电．且有匹配电源指示灯显示功能。因为没有该充电器电路图，小编只能按照实物绘制电路图，如下图所示。
一、工作原理
将充电器插头插进市电插座后220V市电经R1限流、VD1-VD4全波整流、C4滤波后获得约300V直流电压，一路上经启动电阻R2加至开关管VT1基极；另一路上经开关变压器T1的3、4绕组和电感L加至开关管c极(R24为阻尼、高压吸收电阻．预防在开关管截止时高压将开关管击穿)，因此VT1的c极有电流输出，电流由小变大，与此同时反馈绕组1、2的正反馈电压也经R4、C2反馈至VT1基极．使VT1迅速饱和导通。接下来电流由大变小，反馈绕组1、2的电压极性反转，使VT1迅速截止，接着重复以上过程，从而进入振荡状态。R3、VD6、VT5构成过流保护电路，当电源输出过流时，R3上端电压将会升至1．5V以上，通过VD6使VT5饱和导通，将开关管VT1基极电位钳位至几乎为零，从而使开关电源停振，使电源得到保护。
图中R4、C2的数值决定VT1的导通时间，即开关变压器次级5、6绕组输出电压大小。图中VD5、C3、VDZ1构成稳压控制电路，使开关变压器次级5、6绕组输出电压稳定。当变压器次级有正常输出电压时，电源指示发光二极管LED1(复合型)中的红色管开启，代表电源正常，输出电压将对充、放电电路供电。将充电器电源插头插进手机充电插口时(这时充电器已接市电)，假如用力按一下有自锁功能的微动开关S，使之断掉(若已断掉，则不需按S)，则VT2导通，VT3(PNP管)也随着导通，手机电池通过VT3的c、e极、R23放电，这时放电指示二极管开启，LED1变为发橙光(实际上是内部绿色管开启。因为红、绿管与此同时开启，故LED1对外发橙色光)，这时因为VT2导通，将lCB(LA6358)6脚拉至低电平，5脚电平大于6脚电平。按照运算放大器特点得知，其输出端7脚输出高电平，使VT4(PNP管)截止，充电输出电路断掉。
手机充电器坏了怎么修

在放电过程中按一下微动开关S(使之关闭)或手机电池电压小于2．8V时，VT2、VT3将会终止，放电过程马上终止。这时放电指示灯灭掉，LED1恢复发红光。ICB的6脚电平由低变高，并超过5脚电平，故输出端7脚输出低电平一输出控制管＼厂T_4导通，开关变压器次级输出开关电源通过VT4的c、e极、VD8对电池充电。VD8是防电池倒流至开关电源的隔离二极管。因为ICB的7脚输出低电平，故ICA(LA6358)的2脚为低电平，同相输入端3脚电平超过2脚电平，因此 1脚输出高电平，LED2内的绿色发光二极管点亮，代表正在对电池充电。伴随着充电的进行，电池两端电压逐渐提升，经R11使ICB同相输入端5脚电位不断提升．故输出端7脚电位不断提升，当达到动作阈值(即电池充足)电压后，稳压管VDZ3齐纳击穿，并经二极管VD10加至ICA反相输入端2脚，因为同相输入端3脚电压被稳压管VDZ2钳位保持不变。这时2脚电压超过3脚电压，故输出端1脚输出低电平。因此绿色充电指示灯灭掉，代表充电早已饱和。指示灯(即LED2内的红色指示灯)被点亮，指示充电早已终止。此外，ICB的7脚输出的高电平将会使vT4终止，切断充电回路。
二．常见故障检修
该充电器常见故障主要有
1．不能充电，电源指示灯也不亮。
该故障可能是开关电源停振。可先查开关管VT1的c极是不是有300V。假如没有，应先查C4(2．2F／400V)是不是击穿、R1、桥式整流二极管VD1-VD4是不是正常。要是正常，还要检验开关电源启动电阻R2(270k~q)是不是开路或变值、开关管VT](CS13001)是不是损坏。若VT1击穿损坏，一般还会连带损坏过流保护电阻R3。要是VT1未损坏，还要检验保护三极管VT5、电阻R3及过流信息传递二极管VD6等是不是损坏。要是经上述检验未发现异常，还要检验正反馈电路元件R4、C2是不是有问题，以及由VD5、C3、VDZ1等构成的稳压电路是不是有元件损坏。常见故障点是过流保护电阻R3YN开关电源启动电阻R2开路或变值增大。
2．电源指示灯亮。但不可以充电(绿色充电指示灯没亮)。
绿色充电指示灯没亮，表明ICA的1脚未输出高电平，首先该查ICB的7脚是不是输出了低电平。假如没有，该查6脚电压是不是超过5脚电压。假如不是的话，就需要检测VT2或VT3是不是击穿，电阻R14、R6是不是开路或焊点发生裂痕。假如查得ICB的6脚电压超过5脚电压，但7脚不是低电平，则可能是ICB损坏。可以用LM358或TA75358P低功耗双运放更换。如果ICB的7脚已经输出了低电平，接下来就该查ICA的3脚电平是不是超过2脚电平。假如不是，就需要检测稳压管VDZ2是不是击穿，3脚电压引入电阻R14、R7是不是开路或焊点发生裂痕。如果ICA的3脚电平超过2脚电平，但1脚输出的却是低电平，则是ICA损坏，可以用上面型号运放IC更换。常见问题点是R14开路和运放LA6358损坏。
3．绿色充电指示灯能点亮，但实际却不可以充电。
绿色充电指示灯能点亮，表明ICB的7脚已输出了低电平且ICA的1脚也已输出了高电平，这时不可以充电只可以是电流输出控制管VT4或隔离二极管VD8发生开路性损坏，当然，还有可能是充电器充电输出插头与手机电源插口接触不佳。可以用万用表查电源输出插头是不是有约6V输出电压(空载测量值)即可甄别。
4．接上市电，将充电插头插入手机充电插孔后橙色放电指示灯一直点亮。
放电指示灯点亮，表明放电控制管VT3已经导通，首先应检测轻触微动开关S是不是因内部触点导电层已经脱落致使开关始终处于开路状态。若不是这样，有可能是VT2或VT3的c、e极击穿。当然，也不排除它们的偏置电路元件发生故障的可能性，经过检测会很快发现故障点，这里不再赘述。
5．电充足后，充电饱和指示灯没亮，绿色充电指示灯不熄灭。
电充足了，充电指示灯不可以熄灭，充电饱和指示灯不可以点亮，表明ICA的1脚输出的是高电平。该故障应先查LA6358的2脚与3脚电平，看是不是2脚电平超过3脚电平。假如不是，就该查IA6858的7脚电平是不是为高电平。假如不是，接下来就该查LA6358的5脚电平是不是超过6脚电平。若不是，很有可能是R11开路；若是，则是ICB损坏。假如测得LA6358的7脚已输出了高电平，但LA6358的2脚电平仍低于3脚电平，则极有可能是VDZ3或VD10发生了开路性故障或C6发生了击穿性故障。若测得2脚电平超过3脚电平．则可认定是ICA损坏。更换LA6358即可排除故障。
