按摩器电源适配器安全性能检测和分析

近些年，按摩器用电源适配器产品的市场需求持续增长。如今，各大互联网电商及家电连锁商场的小家电柜台有非常多按摩器产品品牌，价格差别非常大，从不到百元至上千元产品均存在。因为我国未将按摩器具产品列入CCC3C认证标准，市场监管力度也相对欠缺，且家用电器类产品用电源适配器也未列入CCC3C认证标准，如今市面上仅有比重很低的家用电器类产品用电源适配器有取得CQC非强制性认证标志，价格相对偏贵。按摩器具生产厂家为了降低成本，绝大多数采购的电源适配器都未通过3C认证。所以，电源适配器标准合格性有待于考证。
在本文中，将根据GB4706.1-2005、GB4706.18-2014、GB1002-2008标准对从互联网营销渠道采购的按摩器用电源适配器产品进行检验，并对其不达标项进行简单的比较和分析。
1检验项目和方法
通过对按摩器用电源适配器存在安全隐患初步分析，并参考相关国际、国内标准，通过专家论证，认为按摩器用电源适配器可能造成的事故和危险为触电、失火。挑选采用GB4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》、GB4706.18-2014《家用和类似用途电器的安全电池充电器的特殊要求》标准中的标志、对触及带电部件的防护、泄漏电流和电气强度（潮湿试验）、机械强度（GB4706.18中条款21.101）、变压器和相关电路的过载保护(输出端子短路)、结构（GB4706.1中条款22.42）、爬电距离和电气间隙；和GB1002-2008《家用和类似用途单相插头插座型式、基本参数和尺寸》标准中插头的型式、基本参数和尺寸等项目进行检测。此次监测方案确定从互联网销售平台采购10组（每组3台）的按摩器，并且用其配套的电源适配器产品进行检验。按每组按摩器的1#样品进行全项试验，其它2#、3#样品只进行机械强度（GB4706.18中条款21.101）项目的试验。
2检验结果及主要不达标情况
经检验，此次检验产品共10组，仅有第7组产品检测项目全部合格，其它9组均有不同程度的不合格项，合格率为10.0%。不合格情况结果下文。
2.1 标志
此项目的合格率为60.0%，有4组的样品不符合标准的规定。不符合情况如下。
（1）第1组样品标牌上无生产厂家名或责任承销商的名字、商标或识别标志。
（2）第4组样品标牌上无额定输入功率(W或kW)或额定电流(A)；无生产厂家名或责任承销商的名字、商标或识别标志；无器具型号、规格。
（3）第8组样品标牌上无额定输入功率(W或kW)或额定电流(A)。
（4）第9组样品标牌上无生产厂家名或责任承销商的名字、商标或识别标志。
2.2泄漏电流和电气强度
此项目的合格率为90.0%。第4组样品电气强度不符合标准的规定。不符合情况是：跨接在隔离变压器初、次极电路两端的保护阻抗只使用一个耐压1000V的瓷片电容，而加强绝缘的电气强度试验规定为3000V。
2.3结构（GB4706.18中条款22.42）
此项目的合格率为20.0%。第7组和第10组样品符合标准的规定，其余组别的样品不符合标准的规定。不符合情况是：跨接在隔离变压器初、次极电路两端的保护阻抗只使用一个单独的元件（Y电容）。
在电源适配器的隔离变压器初级和次级上加电容是为了给次级的共模电流提供一个回路到初级，降低共模电流对输出的影响，所以这个电容称为Y电容。它们分别串连在高压地和低压地中间，选用两个Y电容串联，为了达到标准规定，保护阻抗应至少由二个单独的元件构成，这些的阻抗在器具的寿命期间内不可能有明显的改变。如果这些元件中的任何一个出现短路或开路[1]，则可能造成对触及带电部件的防护的不符合，对于使用者的危害主要是触电危险。一般选用高压陶瓷电容作为Y电容，容量根据实际情况给出，一般不宜过小，过小达不到效果，过大也不行，过大会造成漏电流的增加，一般取102～103左右。
2.4爬电距离和电气间隙

此项目的合格率为20.0%，有8组的样品不符合标准的规定。不符合情况详见表2，主要原因为变压器内部初次级绕组和输入电路L/N与输出电路SELV的爬电距离电气间隙不符合要求。爬电距离电气间隙不符合情况如下：(1)爬电距离不符合项：第1组样品输入电路L/N-输出电路SELV和隔离变压器绕组初级-次级；第2组样品输入电路L/N-输出电路SELV和隔离变压器绕组初级-次级；第 4 组样品输入电路 L-N、输入电路 L/N- 输出电路 SELV 和隔离变压器绕组初级 - 次级；第 5 组样品输入电路 L/N- 输出电路 SELV 和隔离变压器绕组初级 - 次级；第 6 组样品隔离变压器绕组初级 -次级；第 8 组样品隔离变压器绕组初级 - 次级；输入电路 L/N 与输出电路 SELV; 隔离变压器绕组初级 - 次级；第 10 组样品隔离变压器绕组初级 - 次级。(2) 电气间隙不符合项：第1 组样品隔离变压器绕组初级 -- 次级；第 2 组样品隔离变压器绕组初级 - 次级；第 4 组样品隔离变压器绕组初级 - 次级；第 5 组样品输入电路 L/N- 输出电路 SELV 和隔离变压器绕组初级 - 次级；第 6 组样品输入电路 L-N 和隔离变压器绕组初级 - 次级；第 8 组样品隔离变压器绕组初级 - 次级；第 9 组样品隔离变压器绕组初级 - 次级；第 10 组样品隔离变压器绕组初级 - 次级。

按摩器电源适配器

2.5 插头的型式、基本参数和尺寸
该项目的符合率为 50.0%，有 5 组的样品不符合标准的要求。不符合情况如下。
（1）距离应不小于 6.5mm.（测试值 5.83mm）。
（2）第 2 组样品两级插头的主要尺寸 E 的测试值 (17.11mm) 不符合 GB1002中的图 1 和表 1 中 E 的要求；不符合 GB1002 中 5.4 插头插销离边缘的距离应不小于 6.5mm.（测试值 6.25mm）。
（3）第 4组样品两级插头的主要尺寸 E 的测试值 (16.69mm) 不符合GB1002 中的图 1 和表 1 中 E(16±0.35)mm 的要求。
（4）第 6组样品不符合 GB1002 中 5.4 插头插销离边缘的距离应不小于 6.5mm.（测试值 6.34 mm）。
（5）第 9 组样品两级插头的主要尺寸 t 的测试值 (1.37mm)E 的测试值 (16.99mm) 不符合GB1002 中的图 1 和表 1 中 t(1.50-0.1 )mm、E(16±0.35)mm的要求；不符合 GB1002 中 5.4 插头插销离边缘的距离应不小于 6.5mm.（测试值 3.76 mm）。

3 不合格的危害和整改建议
3.1 不合格的危害
通过本次安全监测结果综合分析得出：本次按摩器用电源适配器安全监测的不符合项为：标志、插头的型式、基本参数和尺寸、泄漏电流和电气强度（潮湿试验）、结构、爬电距离和电气间隙。不符合可能导致的危害有：
（1）标志是用户掌握产品信息的重要手段，产品的规格参数，警告信息第一来源都来自标志和说明书上的信息。如果该信息出现错误或者缺失，会造成使用者错误操作，带来人身危险。
（2）泄漏电流和电气强度、结构（GB4706.18 中条款 22.42）、爬电距离和电气间隙、插头的型式、基本参数和尺寸等项目不符合，可能造成使用者直接接触带电部件产生触电危险和电器发热产生着火危险。

3.2 整改建议
针对不合格产生的原因，给出如下建议：通过本次安全监测结果综合分析得出：本次按摩器用电源适配器安全监测不合格项目出现在标志、插头的型式、基本参数和尺寸、泄漏电流和电气强度（潮湿试验）、结构、爬电距离和电气间隙。10 组样品中各有 8 个样品不符合标准中结构（GB 4706.18 中条款 22.42）、爬电距离和电气间隙的要求。
（1）标志不合格改进：有关企业的相关人员应熟悉理解产品标准，严格按标准要求进行标识。
（2）插头的型式、基本参数和尺寸不合格改进：应采用符合标准要求的原材料和修改插头生产工艺与磨具尺寸，使插头尺寸符合标准要求。
（3）泄漏电流和电气强度（潮湿试验）不合格改进：跨接在隔离变压器初级 - 次级两端电路的保护阻抗（电容）应采用符合标准绝缘要求的两个互相串联的 Y 级电容 , 见图 2。
（4）结构（GB4706.18 中条款 22.42）不合格改进：与（3）点相同。
（5）爬电距离和电气间隙不合格改进：

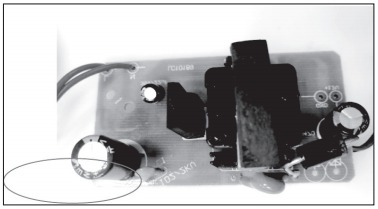

①增大电路板上的爬电距离和电气间隙，使之大于规定值；如果只有爬电距离不符合可其之间开一条不小于 1mm 宽的缝隙，使爬电距离大于规定值，见图 3。
②隔离变压器采用有挡墙的变压器骨架，使绕组不会偏移而产生爬电距离和电气间隙；绕组采用三重绝缘线使不同极性绕组之间或绕组与不同极性的接线端之间的爬电距离和电气间隙符合要求。
故得出，对于按摩器用电源适配器产品来说，对于使用者的危害主要是触电、着火危险.

4 小结
本次质量监测由于规模小，采样覆盖面具有局限性。在本次质量监测中，由于时间和资金原因，样品采集均来自网络平台，只能基本反映当前的产品质量安全状况。从本次的质量监测中可以看出，目前按摩器用电源适配器存在诸多问题，可能会严重危及人身安全。
