快充线缆

需要能承载5A甚至更高的大电流，并且搭载接口芯片做识别、认证和保护。

手机芯片

对电源管理IC和处理器提出更高要求，支持在手机软件界面充电类型选择和保护。

快充电池

使用专门的快速充电电芯，充电倍率（充电电流/电池电量）至少在1.5C以上。目前市场上快充手机电池绝大部分都使用ATL电芯。

2、快速充电标准众多，亟待统一

快速充电各家跑马圈地，标准不一。市场主流快速充电标准有高通Quick Charge方案， 联发科Pump Express和OPPO VOOC方案等，华为和三星也有自己的快充方案。

3、USB PD将借助USB Type-C统一快速充电标准

USB Power Delivery是USB开发者联盟在智能手机的USB Battery Charge标准之后提出的新的电力传输标准，目前已发展到USB PD 3.0标准，具有以下特点

充电功率提升，在现有USB标准上，提高电力传输能力到100W；

方向灵活，电力传输方向不固定，充电受电设备可以指定；

在多外设之间优化电力传输；

智能充电管理；

允许低功率充电；

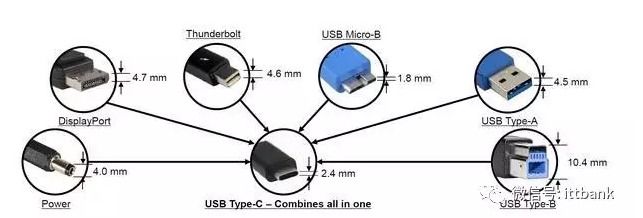

USB PD传输电流能力大幅增强。目前主流智能手机使用的充电接口和数据线基于Micro USB，不能承载过大的电流。USB Type C接口的触点数量数倍于Micro USB接口，这就使得它能承受的电流强度大大增加，适合快速充电技术应用。同时Type C接口芯片中加入了互相识别的E-marker芯片，可自动识别充受电设备，确保充电安全， 并且支持双向充电。

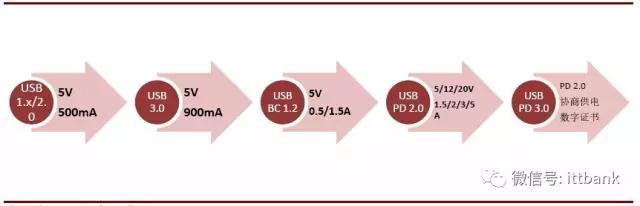

USB充电标准发展历程

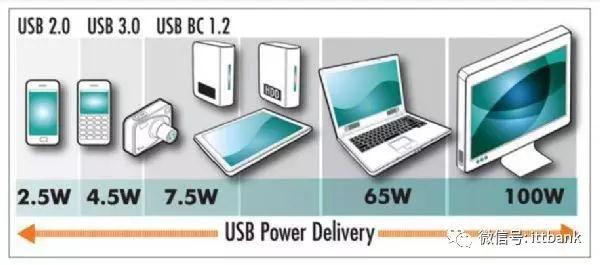

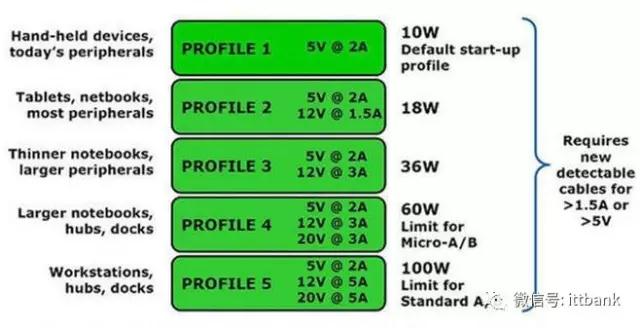

USB充电标准一览

二、Type-C开启智能数字音频时代

无损音频将成高品质音频主流。高品质音频一般是指比特率在256kpbs及以上的音频文件，具体可分为有损压缩和无损压缩两类。常见的有损压缩音乐格式有MP3，WMA和AAC等，付费音乐客户端可提供256kbps和320kbps两类高比特率有损压缩音乐下载，而免费客户仅能下载128kbps的标准品质或更低比特率音乐文件。无损压缩常见格式有APE，FLAC、WMA Lossless和ALAC等，只有达到更高级别的付费用户才可以下载。

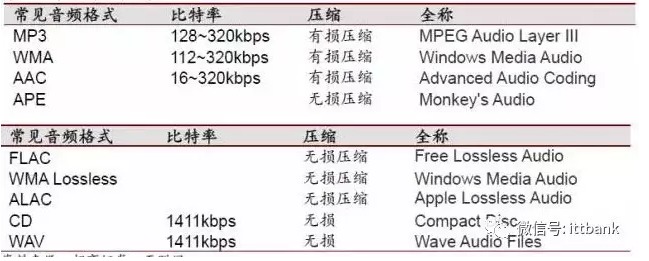

常见音频格式比较

我们认为苹果公司在iPhone 7中取消3.5mm模拟音频接口，直接使用Lighting接口传输数字音频是大概率事件。Android阵营将紧跟苹果的脚步，使用USB Type-C接口传输音频。这将直接掀起一场智能手机的接口革命，并且引发一系列创新。

1、3.5mm 模拟音频接口已成手机轻薄化的设计瓶颈

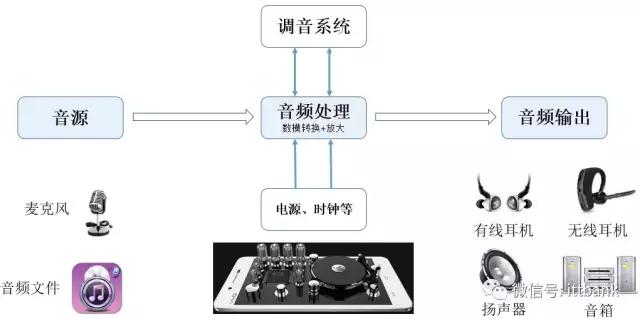

音频处理系统可分为音源、音频处理和音频输出三部分。

音源：无损音频将成市场主流；

音频处理：编码解码器（Codec）和放大器；Codec 用于提供足够精度和速度的编 解码能力，核心是数模转换器；放大器用于将解码后的模拟信号放大到足够功率以 驱动输出端不同负载；

音频输出：有线、无线耳机，扬声器、音箱等。

目前手机和其他电子设备内部处理的都是模拟音频信号，原始音频信号经过内部解码器解码后转为模拟信号，再经过放大或者直接输出到3.5mm接口。但是手机内部要同时处理射频、模拟和数字多种信号，电磁环境复杂。音频

信号是高精度小信号，很容易受到干扰产生失真，再经过PCB板和3.5mm接口又会产生功率损耗，终影响输出音质。

2、苹果和安卓两大阵营齐发力，可以和 3.5mm 说再见

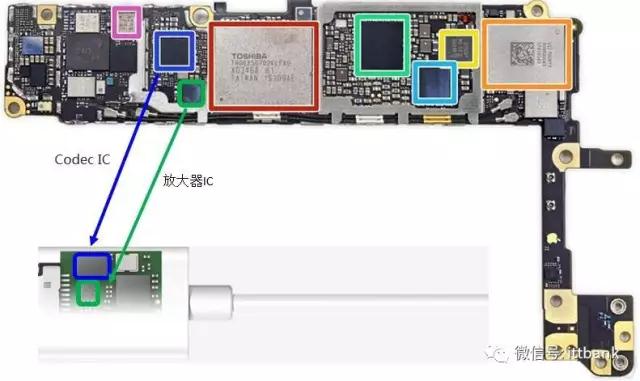

取消3.5mm音频接口的实现主要在于将原本位于手机内部的编码解码器和放大器等音频处理芯片转移到Lighting或者Type-C接口、线控或者耳机腔体中。如果直接采用未 解码的数字音频信号从数据接口输出，在手机外部完成解码和放大，则可以减少失真， 带来较高隔离度。随着集成电路工艺的进步，SoC、SIP技术的发展，音频芯片的面积 和功耗不断减小，在技术上也支持将芯片从手机主板移出到耳机中。

苹果阵营 ：Cirrus Logic已为MFi Lighting耳机提供开发套件。苹果的音频解码芯片供应商Cirrus Logic已于2016年6月30日宣布推出基于苹果官方认证的MFi耳机开发套件， 协助OEM厂商快速开发出Lighting接口的数字耳机。

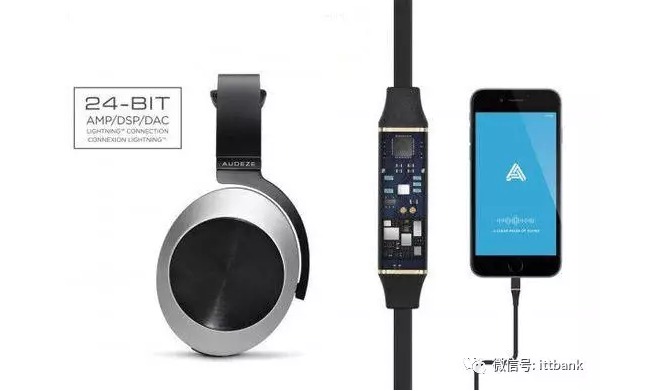

MFi Lighting耳机开发套件

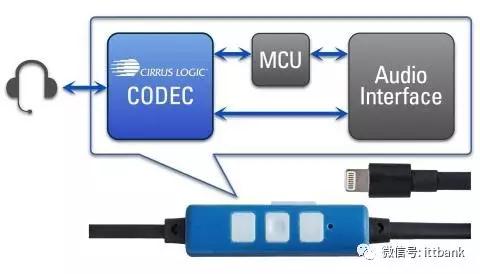

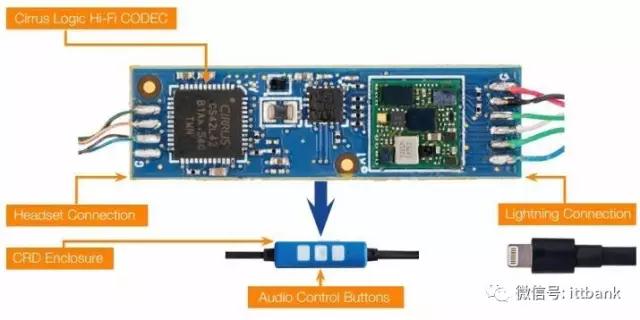

Lighting耳机线控内部电路

安卓阵营：乐视发布Type-C数字接口CDLA手机。作为 Android阵营一员，乐视于2016年4月 发布了款取消3.5mm接口，直接使用Type-C传输音频的CDLA手机。

3、产业巨头支持数字音频变革

谷歌：2014年从安卓5.0操作系统开始就支持USB音频输出；

苹果：从iPhone 7开始取消3.5mm接口，使用Lighting和蓝牙直传数字音频；

英特尔：2016年4月，Intel在IDF 16信息技术峰会上展示了USB-C耳机插孔设计，用于取代传统的3.5mm耳机插孔，希望通过采用USB-C 接口促进模拟音频向数字音频的转变；

Cirrus Logic： 2016年6月30日，苹果音频芯片供应商Cirrus Logic发布MFi Lighting耳机开发套件 ；

Conexant：2016年6月29日发布业内款 USB Type-C单芯片音频解决方案CX20888，并且带主动降噪功能，为5mm x 5mm x 0.5mm 81Pin BGA封装。

三、Type-C带来更便捷的高清视频一体化方案

1、USB Type-C通过Alt Mode兼容多种视频标准

USB Type-C可同时兼容等多种视频标准。USB Type-C通过交替模式（Alternate Mode）提供兼容Display Port、SuperMHL、HDMI、VGA等信号的功能。英特尔在第三代Thunderbolt接口标准中全面兼容USB Type-C，可实现双4k视频传输，传送速率高达40Gbps。

交替模式兼容Display Port

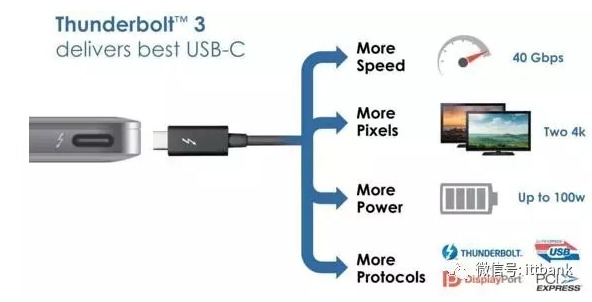

交替模式兼容Thunderbolt 3

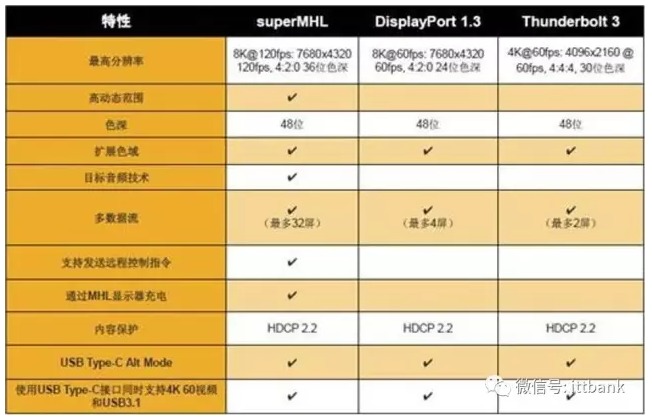

SuperMHL、Display Port1.3和Thunderbolt 3主要参数对比

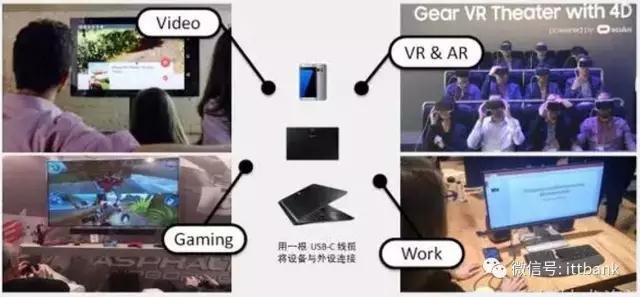

USB-C视频应用场景

显示器，平板电视到VR/AR是Type-C在视频应用的渗透路线。USB Type-C在显示方面的渗透已经从LCD显示器开始，并且逐步向平板电视和其他显示设备推进。宏碁已经推出了业内首款 Type-C显示器 R1，集视频和充电于一身，厚度仅7mm。华硕也推出了使用UBS Type-C的便携式显示器MB169C+。

2、USB Type-C将成为VR/AR与主机连接的主流技术

轻便性是VR/AR头戴式设备的重要需求Oculus和HTC Vive使用三至四根线缆连接PC和VR设备，严重影响用户体验。LG 360 VR只需一根USB Type-C线缆，就可实现所有功能，让使用更轻巧，更便携。除了减少连接，高分辨率和刷新率也是VR进一 步的发展趋势，Type-C支持高清视屏传输，DisplayPort Alt Mode有高达20Gbps的带宽，使得在低功耗的前提下，可以支持全高清、3D、4K超高清和全屏幕输出，以及更高的分辨率和刷新率。VR/AR设备使用的Type-C线缆都是全功能高品质线缆，同时集成快充和音视频功能，代表了消费电子的高要求，成本将是一般手机线缆的数倍。
