电源适配器正激与反激电源拓扑 |
一、电源适配器生产厂家反激和正激的区别在于反激电路只有一个磁芯而正激电路有两个磁芯。 反激是不可以开路的一般要加假负载或者采样电路也可以当成小负载,这样轻载时的磁芯能量就有释放的地方了。
二、正激变压器上的励磁电感能量是不能传递到次边负载的,如果不加复位绕组磁芯终就会饱和,正激真正有用的是后面的续流电感。 电源适配器正激和反激电路各有其特点,在设计电路的过程中为达到优性价比,可以灵活运用。一般在小功率场合可选用反激式。稍微大一些可采用单管正激电路,中等功 率可采用双管正激电路或半桥电路,电源适配器低电压时采用推挽电路,与半桥工作状态相同。大功率输出,一般采用桥式电路,低压也可采用推挽电路。电源适配器反激式电源因其结构简单,省掉了一个和变压器体积大小差不多的电感,而在中小功率电源中得到广泛的应用。在有些介绍中讲到反激式电源功率只能做到几十瓦, 输出功率超过100瓦就没有优势,实现起来有难度。PI公司的TOP芯片就可做到300瓦,有文章介绍反 激电源可做到上千瓦,但没见过实物。输出功率大小与输出电压高低有关。 反激电源变压器漏感是一个非常关键的参数,由于反激电源需要变压器储存能量,要使变压器铁芯得到充分利用,一般都要在磁路中开气隙,其目的是改变铁芯磁滞回线的斜率,使变压器能够承受大的脉冲电流冲击,而不至于铁芯进入饱和非线形状 态,磁路中气隙处于高磁阻状态,在磁路中产生漏磁远大于完全闭合磁路。 电源适配器脉冲电压连线尽可能短,其中输入开关管到变压器连线,输出变压器到整流管连接 线。脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。电源适配器输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接 近开关电源输入端,输入线应避免与其他电路平行,应避开。 Y电容应放置在机壳接地端子或FG连接端。共摸电感应与变压器保持一定距离,以避免磁偶合。 电源适配器输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子,可影响电源输出纹波指标,两只小容量电容并联效果应优于用一只大容量电容。发热器件要和电解 电容保持一定距离,以延长电源适配器整机寿命,电解电容是开关电源寿命的瓶劲,如变压器、功率管、大功率电阻要和电解保持距离,电解之间也须留出散热空间,条件允许可将其放置在进风口。

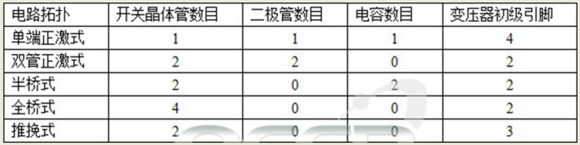

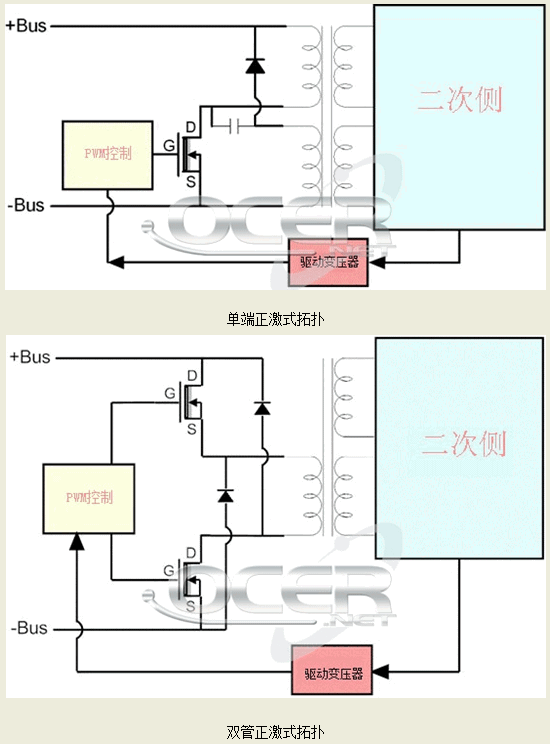

三、电源设计中拓扑结构是重要的,也是从事电源行业的人都知道的,而正激式就是这其中之一。本文将介绍入门级的正激原理及结构,帮还没入门的你快速入门。 入门级正激结构正激式拓扑与半桥拓扑有着质的区别,从命名上就可以看出来,半桥一般使用晶体管作为开关电路的原件,而正激拓扑则使用开关管作为开关电路的原件。从电路角度来说,正激拓扑相对于半桥拓扑有更强的抗不平衡的能力,以及输出更加稳定。 单管正激,顾名思义,一个开关管,其主要特征便是只有一个开关管。 开关管因为承受较高的电压,所以一般单独配备一个散热片,这也成为鉴别这种拓扑结构的一种标志。 该电路的大问题是:开关管交替工作于通/断两种状态,当开关管关断时,脉冲变压器处于“空载”状态,其中储存的磁能将被积累到下一个周期,直至电感器饱和,使开关器件烧毁。所以这种解构多见于400W上下这个级别的电源中,是比半桥稍厚道一些的低端解决方案。
四、400W以下电源用半桥式拓扑成本低廉且比较方便,缺点是性能和效率很难再提升,现在比较常用的是双管正激式拓扑,实际上是单端正激拓扑的变体,普通的电源效率都可以达到85%,400W以上就必须考虑高效率了。全桥式拓扑多用于1000W以上大功率型号。 单端反激式,或称反驰式变换器多用于小功率电源适配器或待机电源电路 五、电源适配器正激和反激电路各有其特点,在设计电路的过程中为达到优性价比,可以灵活运用。一般在小功率场合可选用反激式。稍微大一些可采用单管正激电路,中等功率可采用双管正激电路或半桥电路,电源适配器低电压时采用推挽电路,与半桥工作状态相同。大功率输出,一般采用桥式电路,低压也可采用推挽电路。 电源适配器反激式电源因其结构简单,省掉了一个和变压器体积大小差不多的电感,而在中小功率电源中得到广泛的应用。在有些介绍中讲到反激式电源功率只能做到几十瓦,输出功率超过100瓦就没有优势,实现起来有难度。PI公司的TOP芯片就可做到300瓦,有文章介绍反激电源可做到上千瓦,但没见过实物。输出功率大小与输出电压高低有关。 反激电源变压器漏感是一个非常关键的参数,由于反激电源需要变压器储存能量,要使变压器铁芯得到充分利用,一般都要在磁路中开气隙,其目的是改变铁芯磁滞回线的斜率,使变压器能够承受大的脉冲电流冲击,而不至于铁芯进入饱和非线形状态,磁路中气隙处于高磁阻状态,在磁路中产生漏磁远大于完全闭合磁路。 电源适配器脉冲电压连线尽可能短,其中输入开关管到变压器连线,输出变压器到整流管连接线。脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。电源适配器输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接近开关电源输入端,输入线应避免与其他电路平行,应避开。 Y电容应放置在机壳接地端子或FG连接端。共摸电感应与变压器保持一定距离,以避免磁偶合。 电源适配器输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子,可影响电源输出纹波指标,两只小容量电容并联效果应优于用一只大容量电容。发热器件要和电解电容保持一定距离,以延长电源适配器整机寿命,电解电容是开关电源寿命的瓶劲,如变压器、功率管、大功率电阻要和电解保持距离,电解之间也须留出散热空间,电源适配器生产厂家条件允许可将其放置在进风口。
广东电源适配器定制,玖琪专业开关电源定制厂家,让你接单不再难 文章转载自网络,如有侵权,请联系删除。 |
