开关电源适配器电路图展示以及相关介绍

说起开关电源适配器，很多人都不是很清楚，实际上，它在很多电子产品中应用广泛，如游戏机、笔记本计算机、复读机、随身听等设备。它是用开关的形式来为小型便携式电子产品提供供电电源变换的设备，可以分为交流输出型和直流输出型。那么，大家了解开关电源适配器的电路图以及工作原理吗?下面，土巴兔小编将为大家介绍开关电源适配器的电路图以及工作原理，帮助大家了解。

开关电源适配器的工作原理

开关电源适配器的工作原理，是电源输入后通过整流电路来实现电源功率的变换，然后通过高频PWM信号控制开关管，将变换后的电流加到开关变压器初级上，它的次级感应出高频电压，经整流滤波供给负载。它还可以通过输出部分对控制电路的反馈来使输出更为稳定。

其中，电流输入经过的厄流圈可以过滤掉电网上的干扰，而且，开关电源适配器上还有一些保护电路，防止设备的烧毁。另外，在功率相同时，开关频率越高，开关变压器的体积就越小，但对开关管的要求就越高。

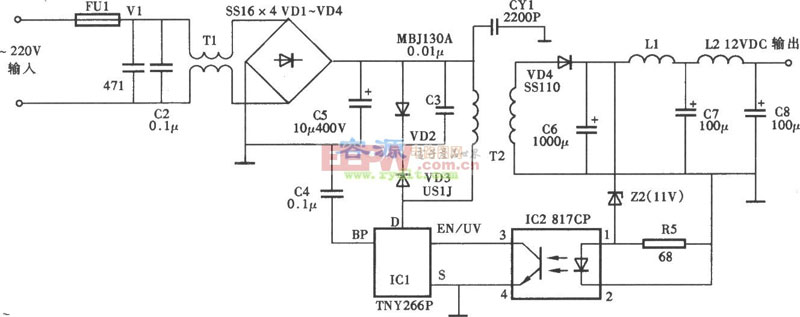

12V DC电源适配器电路图
东莞电源适配器厂家

由VIP22A构成5V1A(5W)精密开关电源适配器的电路如图所示。
【VIP22A】
该电源的输入电压范围是85~265VAC,并且对50Hz或者60Hz的电网频率均适用。其电压调整率为±0.15%,负载调整率为±0.2%，输出功率为5W,输出纹波电压为50mV。电路中共使用3片集成电路IC： U1(VIP22A型单片开关电源)，U2 (PC817型光电耦合器)，U3(TL431型可调式精密并联稳压器)。
交流输入电压依次通过0.5A熔丝保险管(F1)、整流桥堆(BD1)、π型滤波器（CM1，L1，C1）、获得直流高压，接高频变压器的一次绕组。保护电路由钳位二极管D1和吸收回路R1、C2组成，能将漏极电压限制在安全范围内。在正常工作时，辅助绕组的输出电压先经过D2、R2、C3整流滤波，给VIP22A提供电源电压。
光耦U2和可调式精密并联稳压器U3构成的精密反馈电路，能显著改善稳压性能。当输出电压VCC发生变化时。输出电压VCC经过R5、R6分压后获得取样电压，与TL431中的2.5V基准电压进行比较后产生误差电压，再经过光耦去控制反馈端电流，改变输出占空比使得输出电压VCC维持不变,最终达到稳压的目的。

东莞电源适配器厂家

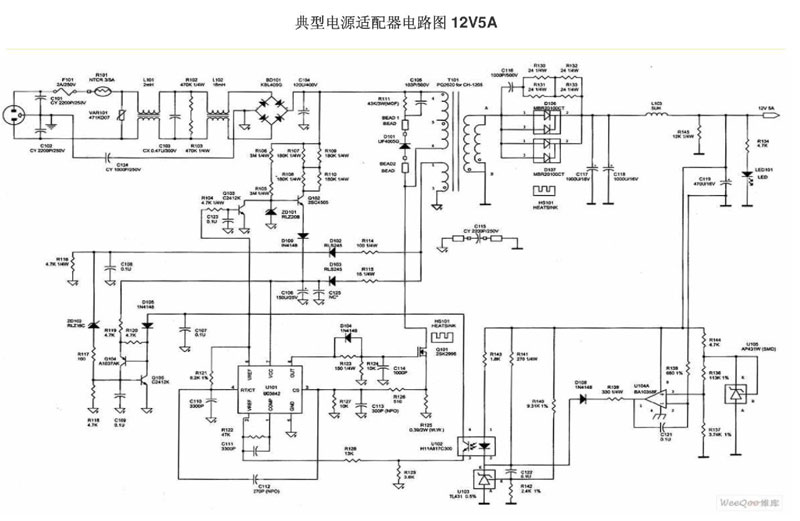

典型电源适配器电路图12V5A

以上就是小编介绍的开关电源适配器的工作原理以及电路图，以供大家参考。在我们周边，很多电子产品，如电话、计算机等，都会用到开关电源适配器，它用途广泛。了解这些知识，有助于大家了解电子产品，更好的使用以及维修保养。

如何看懂电源适配器电路板？

普通小型电源适配器无非是由三部分构成：交流变压器、整流电路和滤波电路，（功能型的还有稳压电路）。
适配器主要是将家用220V交流电转换为各种电压等级的直流电，供直流设备工作，这样直接以电网供电，就无需再配备其它供电电源了，省去了繁琐的充电过程。
先以变压器将220V电压变为需要的电压伏数，再用四个整流二极管组成的整流电路，将变压后的交流电整流为直流电。最后以滤波电容将整流后的脉冲直流滤波成为平滑的线性直流电，这样才能供电给设备工作。
你可以在网上搜索桥式整流的工作原理，知道二极管正反片的状态就行了。

另外如大功率的适配器，则采用的是开关电源，特性是能负载大功率设备，电压稳定。涉及的东西就多了去了，都是高中以上知识
