什么是电源的恒流恒压

一、什么是电源的恒流恒压
恒流，就是输出电流是恒定的，但电源电流却不是固定的，标称的电压只是安全上限；
恒压，就是输出电压是恒定的，但输出电流却不是固定的，标称的电流只是较大上限。
大部分电器的电源适配器，例如手机、笔记本等，都是恒压电源。恒流电源主要用于充电器内部，LED驱动器，电解反应专用的电源等场合。

二、led恒压电源跟恒流电源区别
1、恒压源电源的在允许的负载情况下，输出的电压是恒定的，不会隋负载的变化而变化，通常应用在小功率的LED模组，小功率LED光条方面比较多。恒压源就是我们常说的稳压电源，能保证负载（输出电流）变动的情况下，保持电压不变。
2、恒流源电源在允许的负载情况下，输出的电流是恒定的，
不会隋负载的变化而变化，通常应用在大功率的LED产品上面在高档的小功率LED产品中也会用到LED恒流源电源。如果要想加长LED产品的寿命，LED电源的选择很重要，而恒流源电源是LED的较佳选择对像。恒流源则是在负载变化的情况下，能相应调整自己的输出电压，使得输出电流保持不变。我们见到的开关电源，基本全部都是恒压源。恒流源的开关电源实际上就是在恒压源的基础上，内部在输出电路上，加上取样电阻，电路保证这个取样电阻上的压降不变，来实现恒流输出的。

恒压源:固定输出一个不变的电压稳压源:不轮工作电流怎么变始终能输出一个固定的电压(在额定电流范围内) 直流:电流朝一个方向流动交流:电流方向周期性变化着流动

三、怎样改变恒压电源的电流

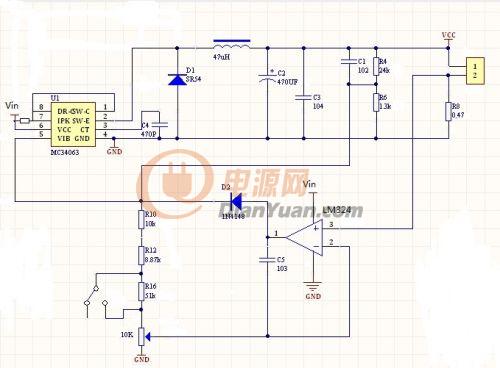

可以使用采样电阻经过运放计算后控制MOS管，通过改变驱动电压来改变MOS的内阻，从而设计一个恒流源
如果只是限流，就超过直接关断。
如果是驱动LED或者电机电阻之类的负载可以接受PWM的话也可以使用0~25%的占空比斩波方式实现。如果需要空置微波或者只能接受直流输出，也可以后面增加LC储能滤波实现，不过要在后面增加电压反馈不能低于较低电压，不能高于较高电压。

四、LED灯用恒压电源问题
LED由于其特性曲线的非线性，很小的电压变化会引起很大的电流变化，所以一般多是恒流驱动，这样也保证了工作电压的稳定。
你的LED灯是现成的灯具还是LED发光二极管？如果是前者，内部应该有恒流控制电路，如果是后者，较好还是用恒流方式驱动，电路也可以自己搭，并不很复杂，只是小批量制作PCB板的单件成本可能较高。
LED主要是要求恒流，不一定要恒压。市面常见单芯片方案的开关电源其实并不适合直接用于LED，较好后面加上恒流部分。LED主要电气指标之一是额定工作电流，不同供电电流其压降也会发生变化，采用恒压方式也可驱动LED但不能较为精确提供合乎要求的工作电流：过大会影响其寿命，过小会降低亮度。LED无论串联还是并联，较好的驱动方式是：隔离电源+恒流电路。

五、恒流恒压电源的举例说明
某恒流恒压电源，通过调节面板上电压调节和电流调节两旋扭，使电源空载输出电压定在 100V ，恒流值调在 1A ，电源是如何随着负载电阻的变化而自动改变电源工作状态的呢？通过以上介绍，我们可以知道，当输出电流小于 1A 时，电源处于恒压工作状态，努力保持输出电压为 100V ，而输出电流是随着负载的大小变化而变化，而当电流值趋向大于 1A 时，电源处于恒流工作状态，努力保持输出电流为 1A ，而输出电压是随着负载的大小变化而变化。当输出电压为 100V 时，负载电阻洽好为 100 欧，输出电流洽好为 1A 时，是电源两种工作状态的转折点，电源既可以说是恒压状态，亦可以说是恒流状态。为此我们可以对这一具体事例，得出下述结论：
当负载电阻 R L =100 欧时 , 为恒压恒流状态的转折点 ( 此时电压 =100 伏 , 电流 =1A), 这一概念非常重要。
当 R L >100 欧时，电源处于恒压状态（此时电压 =100 伏，电流 <1 安）
当 R L <100 欧时，电源处于恒流工作状态（此时电压 <100 伏，电流 =1 安）
在恒压状态时，电压稳定，电流随着负载电阻的变化而变化，稳压控制单元工作，稳流控制单元休止。
在恒流状态时，电流稳定，电压随着负载电阻的变化而变化，稳流控制单元工作，稳压控制单元休止。
恒流恒压电源英语翻译 Constant-current constant-voltage power supply
恒流电源 Constant-current power supply

稳压电源 Regulated power supply
