非常全面的电源安规认证技术介绍

开关电源安规认证

一、为什么要申请安规认证？
许多国家都要求出口到其国家的特定产品应通过安全认证且印有相应的安全标记，如欧洲的CEMark认证，中国从2002年5月1日起强制实行的3C认证等。另外，欧洲国家的许多消费者认为仅仅只有CEMark是不够的（因为厂商可以自我宣称CEMark），还必须有一个标记如TUVGS、NEMKO等，以确认此产品已经公认的认证机构认证过。可以看出，申请安规认证是进入上述市场所必须的。另外，认证分强制型认证和非强制型认证。强制型认证有CE、3C、PSE（日本）等，非强制型认证有TUVGS、UL等，非强制型认证没有强制的认证要求，但出于保障消费者的信心等原因而申请此认证。

二、常见的认证项目
目前我们电源最常见的认证项目有两大类，即EMC和安规。另外还有能效，RoHs，WEEE等等。
认证标志

三、安规申请步骤安规申请可分为以下三个步骤：
（1）申请前： Ø确认产品需要哪种认证、适用哪种安规标准； Ø研究相应的安规标准并通过相应的测试和评估来确保产品能够符合此标准；Ø联系信用、声誉佳的安规测试机构或实验室； Ø从安规测试机构或实验室取得申请表和报价单，商讨认证费用和其它认证事宜；Ø准备充足的测试样品、材料和充分的文件；
（2）申请中： Ø提交申请表、初期费用、测试样品、材料及文件，开始认证程序；Ø监测认证进程，出现较小的问题时和测试机构讨论、协商解决； Ø出现较大的问题后，需要修改结构或设计时，应立即修改，且相应的文件和测试样品也应立即提交。 Ø测试通过后，安规机构首次工厂检查； Ø交清所余申请费用，取得测试报告和证书，检查，存档；
（3）申请后： Ø在产品上打上该认证标记； Ø安规机构每年不定期工厂检查； Ø当设计有改动时，不管是小改动还是大改动，均须通知安规测试机构并得到其认可，当有大改动时，安规机构会可能要求补做测试。

四、主要测试之安规项目
--抗电强度（耐压）
--漏电流/接触电流
--接地阻抗
--温度测试
安规测试的主要项目有以下：
1.抗电强度 (耐压) 2.接地阻抗 3.漏电流 4.电容泄放电压 5.绝缘阻抗 6.湿度测试 7.工作电压 8.输入测试 9.铭牌 10.安全距离 11.稳定性 12.冲击测试 13.球压测试 14.异常测试 15.过载测试 16.限电流测试 17.限功率测试 18.跌落测试
1.抗电强度
抗电强度（Electric strength）测试就是我们常说的耐压测试。其目的在于确认设备中使用的固体绝缘是否足够。对于开关电源而言，我们常于指定的端子之间施加要求的电压进行耐压测试。
测试方法：
（1）测试前应将Input各端子短路为一点（PRI），Output各端子短路为一点（SEC），FG单独一点后始可测试。
（2）测试持续时间为1分钟，试验电压从零逐渐升高到规定的电压值（上升时间至少1s，一般3s）；
（3）原则上，测试应在正常温升测试完成后，设备仍然处于充分发热状态的条件下进行；
（4）耐压测试漏电流设置为10mA,灯具类要求5mA(L/N-FG)
2.漏电流/接触电流
接触电流测试是指流过模拟人体阻抗网络电流的测试。其目的在于确认设备是否会产生人体触电危险。
（1）测试条件：
I/P：Vin max.×1.10 / 60Hz（Vin max.=规格贴纸标示Max.）
O/P：No Load Ta：25℃
（2）测试方法：
1.为了保证测量的准确性，被试设备须放置在绝缘的桌上
2.如果报备有不同规格的Y电容，必须选用最大容量的电容来进行测试。
（3）标准限值：
1.EN60950-1 外壳接地设备：3.5mA，外壳不接地设备：0.25mA
2.UL8750 0.5mA (输入150VAC以下) 0.75mA(输入150VAC以上）
注：要求UL8750认证的电源，考虑到测试设备及方式差异，如采用EN60950-1的设备测试，漏电流需控制在0.37mA以下。根据经验，请尽量维持一次侧电容+跨接电容在5500pF以下
3.接地阻抗
接地阻抗测试的目的在于考量在异常情况时产品的保护接地是否能正常运作。
测试方法：
1.测试电流为2倍的电路电流（欧规常用32A，北美用40A）
2.测试电压不超过12 V，
3.持续时间：
保护电流小于30A：2分钟
保护电流大于30A且小于60A：4分钟
4.判定方法:
保护电流小于16A:接地阻抗不得超过0.1Ω
保护电流大于16A:跨接在保护导体上的电压不得超过2.5V
接地阻抗测试时，一端接保护接地端子，另一端一般考虑的测试点为:
1. 有PE标识的地方
2. PCB上安全接地铜箔的最远端
3. 使用者可触碰的金属外壳
4.温度测试
温度测试是指在产品设计规定的环境温度下，电子设备中的各个部件高出环境的温度，以此评估产品是否会热的和着火相关的危险。
1.测试条件：
输入：Vin min. -10%/ Vin max. +10%(115V/230V切换须分开测试)
输出：Full Load
环温：25℃（热带需以35℃为环温），或者产品定义的环温（选最差环境测量）
2.测试方法：
1.将Thermo Coupler稳固的固定于需要量测的物体或零件上。
2.Thermo Coupler末端需以熔焊结成球状。
3.须于无风烤箱内进行测试。
3.测试零件：
热源及易受热源影响部份。
例如：输入端子、Fuse、XY电容、输入电感、滤波电容、桥整、热敏、突波吸收器、输出电容、输出电感、变压器、铁芯、绕线、散热片、压敏电阻、导热胶、大功率半导体、Case、热源零件下之PCB等等。(注意：变压器测温度点必须有线包，非磁芯)
4.零件温度限制：
a.零件上有标示温度者，以标示之温度为基准。

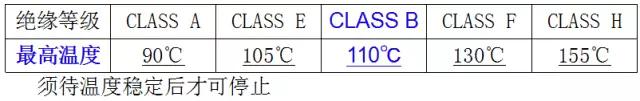

b.在任何环境下变压器最高温度可分为:
