笔记本电脑120W电源适配器 一、随着笔记本电脑的功能越来越强大,功耗也越来越大,当前使用的笔记本电脑电源适配器已经满足不了下一代笔记本电脑的要求,有必要研制符合下一代笔记本电脑要求的电源适配器。 根据规定,120W的电源适配器必须具有功率因数校正功能。本电源适配器采用两级式方案,前级功率因数校正采用Boost变换器,为了提高低输入电压时的变换效率,PFC级采用变输出电压的方法,其输出电压跟随输入电压变化;后级DC/DC变换器采用两路反激变换器交错并联,以减小其输入和输出电流纹波,同时为了进一步提高变换效率,采用了同步整流技术。本文将详细讨论120W电源适配器的设计,并完成原理样机。

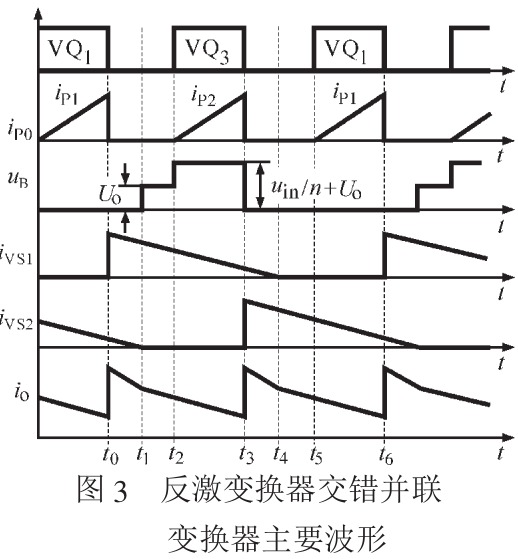

二、电源适配器DC/DC级工作原理 120W电源适配器采用反激变换器,其变压器的损耗较大,温升高,体积也比较大。本文采用两路反激变换器交错并联方案后,每个变压器只传输60W的功率,输入电流的有效值小,可有效解决上述问题。采用电流断续工作模式,可消除输出整流管 反向恢复引起的电压尖峰。 图3示出交错并联反激变换器的主要波形,输入电流与输出电流均倍频,纹波大大减小。

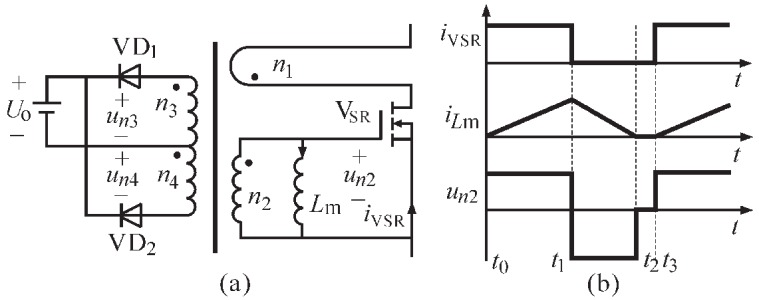

三、电源适配器同步整流技术 为了进一步提高电源适配器的效率,DC/DC级的反激变换器采用具有能量恢复的电流型同步整流技术。图4示出具有能量恢复的电流型自驱动同步整流的原理图和主要波形。当同步整流管VSR有电流流过时,电流从绕组N1的同名端流进,从绕组n3的同名端流出,VD1导通, ![]() ![]() ![]() ![]()
电流型自驱动同步整流与主要波形 文章转载自网络,如有侵权,请联系删除。 |
