电源适配器单端正激变换器原理图

隔离PWM变换器
隔离PWM变换器是在基本的PWM变换器的基础上，加入隔离变压器演变而来。隔离PWM变换器种类很多。本节只分析现在开关电源适配器中使用的单端正激变换器和单端反激变换器。
2.2.1单端正激变换器

单端正激变换器实际上是在Buck变换器中插入隔离变换器而成。电路拓朴如图2.3所示。开关管Q工作PWM方式，D,是输出整流二极管，D2是续流二极管，L为输出滤波电感，Co是输出滤波电容。N,为变压器初级绕组，为变汛器次级绕组，变压器的变比为：似Q的导通占空比为：

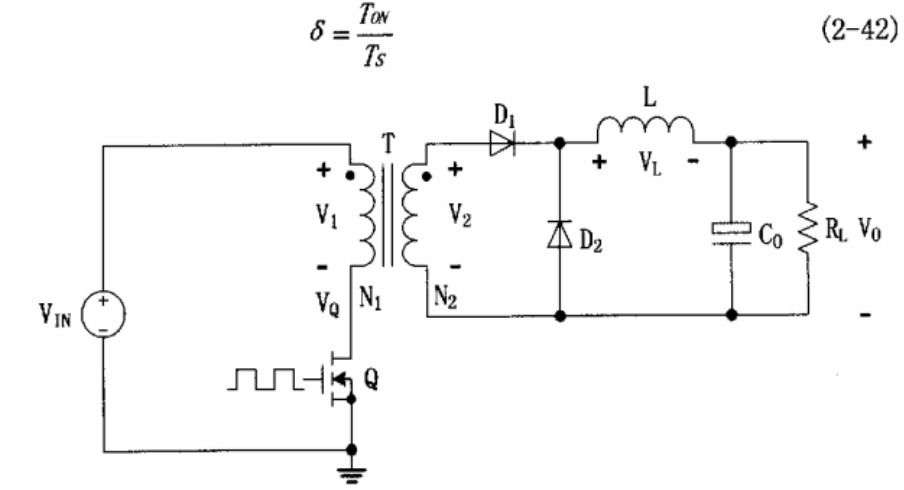

图2.3单端正激变换器原理图
单端正激变换器的工作原理：
当开关管Q导通时，变压器T初级绕组N,的电压为变压器次级绕组上的电压匕，D,在K的作用下而导通，续流二极管D2由于受到反向电压偏置而截止。电感L中的电流在的作用下线性上升。

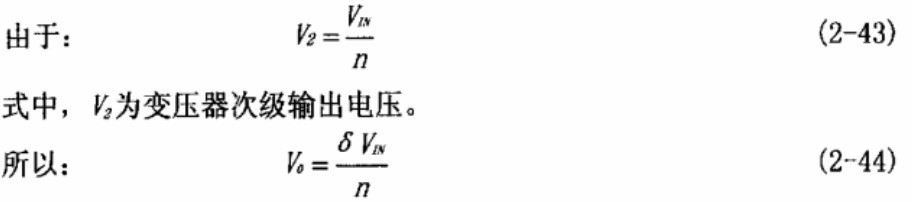

当开关管Q截止时，匕由于受到反向电压偏置而截止，续流二极管D2导通，电感L中电流在的作用下线性下降。因此单端正激变换器可以等效为如图2.4所示的Buck变换器。

单端正激变换器
