开关电源出现输入浪涌电流的原因

开关电源浪涌电流指电源接通瞬间，流入电源设备的峰值电流。由于充电器输入滤波电容迅速充电，所以该峰值电流远远大于稳态输入电流。电源应该限制AC开关、整流桥、保险丝、EMI滤波器件能承受的浪涌水平。反复开关环路，AC输入电压不应损坏电源或者导致保险丝烧断。
浪涌电流也指由于电路异常情况引起的使结温超过额定结温的不重复性最大正向过载电流。

充电器厂家

如图1所示的开关电源中，输入电压首先经过干扰滤波，再通过桥式整流器变成直流，然后通过一个很大的电解电容器进行波形平滑，之后才能进入真正的直流/直流转换器。输入浪涌电流就是在对这个电解电容器进行初始充电时产生的，它的大小取决于起动上电时输入电压的幅值以及由桥式整流器和电解电容器所形成回路的总电阻。如果恰好在交流输入电压的峰值点起动时，就会出现峰值输入浪涌电流。

限制开机浪涌电流的五种对策大比拼
方案一
最常用的输入浪涌电流限制方法：串联负温度系数热敏限流电阻器(ntc)
适配器

图2 串联NTC限制开机浪涌电流
串联负温度系数热敏限流电阻器ntc无疑是目前为止最简单的抑制输入浪涌电流的方法。因为ntc电阻器会随温度升高而降低。在开关电源起动时，ntc电阻器处于常温，有很高的电阻，可以有效地限制电流；而在电源起动之后，ntc电阻器会由于自身散热而迅速升温至约110ºc，电阻值则减少到室温时的约十五分之一，减少了开关电源正常工作时的功率损耗。
优点：
电路简单实用、成本低
缺点：
1. ntc电阻器的限流效果受环境温度影响较大：如果在低温（零下）起动时，电阻过大，充电电流过小，开关电源可能无法起动；如果在高温起动，电阻器的阻值过小，则可能达不到限制输入浪涌电流的效果。
2. 限流效果在短暂的输入主电网中断（约几百毫秒数量级）时只能部分地达到。在这个短暂的中断期间，电解电容器已被放电，而ntc电阻器的温度仍很高，阻值很小，在需要电源马上重新起动时，ntc无法有效地实现限流作用。
3. ntc电阻器的功率损耗降低了开关电源的转换效率。
方案二
在做微小功率的开关电源时，直接使用功率电阻限制浪涌电流。

图3 直接串联功率电阻限制浪涌电流（只适合微小功率开关电源）
优点：
电路简单、成本低、对浪涌电流的的限制方面几乎不受高低温的影响
缺点：
只适合微小功率开关电源
对效率影响很大
方案三
NTC热敏电阻与普通功率电阻并联的方式来限制浪涌电流
充电器厂家

图4 NTC热敏电阻与功率电阻并联的方式来抑制开机浪涌电流
常温起机时，功率电阻与热敏电阻并联后的阻值来限制浪涌电流，在低温起机时NTC热敏电阻的阻值急剧升高但功率电阻阻值基本是不变的能保证低温启动，不过在高温实验时浪涌电路也很大。
优点：
简单实用、对于常温和低温起机时效果不错
缺点：
效率影响较大
高温浪涌电流大
方案四
串联固定电阻器配合晶闸管，来限制输入浪涌电流
充电器

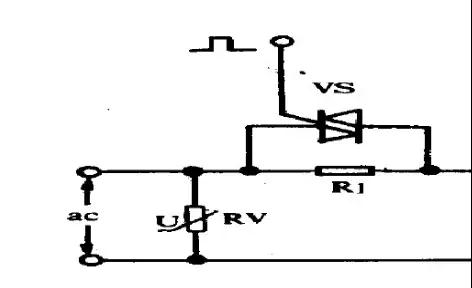

图5 串联固定电阻器配合晶闸管来限制开机浪涌电流
上电时，Vs截止，电流经过R1，R1起到限流作用，达到一定条件，VS导通，将R1断路。是效率损失大大降低。
优点：
功耗低
对浪涌电流的的限制方面几乎不受高低温的影响
缺点：
体积大、成本高
方案五
利用MOSFET开关管及延时网络电路进行浪涌电流抑制浪涌电流

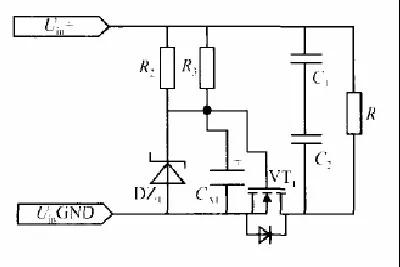

图5 利用开关管延时电路进行浪涌电流抑制浪涌电流
电路工作的基本原理是：由于DC-DC开关电源的输入端接有容性滤波电路，当开机加电瞬间由于需要为滤波电容C1、C2充电，所以瞬间产生较大的浪涌电流，此时在母线输入的地线上介入的MOSFET（VT1）的漏原极之间并未导通，随着R2、R3、DZ1及CA1组成的延时电路给MOSFET（VT1）的栅极加电，是MOSFET（VT1）的漏源极逐渐导通，从而有效减小了开机瞬间由输入端的容性滤波电路充电而产生的浪涌电流值。当电路进入稳定工作状态下，其漏源极始终处于导通状态。
由于实际的开关电源产品产品设计中对于浪涌电流抑制不尽相同，可通过调节CA1的具体参数而获得不同的浪涌电流抑制的结果。
文章转载自网络,如有侵权,请联系删除。
