笔记本电源适配器的构造及原理

电源适配器中最重要的部件,变压器,电子变压器体积较比较小，电力变压器和小型的电子变压器工作原理都是相同的,只是进行的升压降压的强度大小不同,对变压器的要求标准不一样，因此不同的变压器之间并没有明确的分界线。通常供给60Hz电力网络之电源均十分巨大，它能够是包括有半个洲区域那般大的容量。电子设备的电力约束，通常受限于整流、扩大，与体系其它组件的才能，其间有些部份属扩大电力者，但如与电力体系发电才能相比较，它依然归属于小电力之规模。按连接方式可分为插墙式和桌面式。广泛配套于电话子母机、游戏机、语言复读机、随身听、笔记本电脑、蜂窝电话等设备中。
电源适配器有2个主要的分类。分为线性电源适配器与开关电源适配器，而线性电源适配器比较简单一些，可以由一个单一的低频变压器就可够成，当然，这样子只起到一个降压的作用，出来还是交流电。一般的开关电源适配器是由这几大模块组成：整流部份+滤波+PWM控制+变压+整流+采样+滤波组成。当然还有很多小的细节，就直接包括在里面了。对于电源适配器的分类想必大家也是了解到了。下面电源适配器厂家就具体的来看看电源适配器的构造是怎样的?

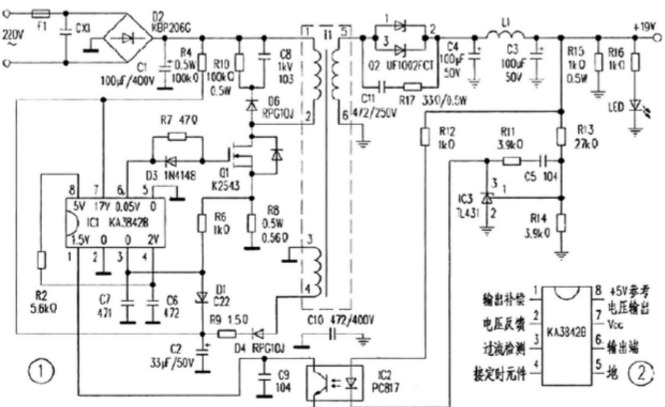

笔记本电脑电源适配器主要由以下几个部件构成：
1：压敏电阻，其功能是当外界电压过高时，压敏电阻阻值迅速变得很小，与压敏电阻串联的保险丝被熔断，从而保护其它电路不被烧坏。
2：保险丝，规格为2.5A/250V，当电路中的电流过大时，保险丝会熔断以保护其它元件。
3：电感线圈（又称扼流圈），主要功能是降低电磁干扰。
4：整流桥，规格为D3SB，作用是把220V交流电变为直流电。
5：滤波电容，规格为180uF/400V，作用是滤除直流电中的交流纹波，使电路工作更可靠。
6：运放IC（集成电路），保护电路、电压调节的重要组成部分。
7：温度探头，用于探测电源适配器的内部温度，当温度高于某一设定值时（不同品牌的电源适配器，其设定的温度阀值略有不同），保护电路会切断适配器的电压输出，从而保护适配器不受损坏。
8：大功率开关管，是开关电源中的核心元件之一，开关电源能“一开一关”地工作，开关管功不可没。
9：开关变压器，开关电源中的核心元件之一。
10：次级整流管，功能是把低压交流电变为低压直流电。在IBM的电源适配器中，整流管往往是由两个大功率并联工作的，以获得较大的电流输出。
11：滤波电容，规格为180μF/400V，作用是滤除直流电中的交流纹波，使电路工作更可靠。
12：EMI滤波电路
作用：滤除外界电网中的高频杂波和干扰电流,同时也防止电源本身产生的电磁辐射干扰电网.以及防止泄漏到电源通滤波器，将交流电中所含高频的噪声旁路或是导向接地线，只让60Hz左右的波型通过。比方：如同厨师做菜前先洗菜一样，去掉菜里面的杂质。
组成：1、插座、零线（O）、火线（L）、地线、X（方形黄色）和Y（蓝橙或者黄色扁平状）电容、共态扼流圈主PCB板上,每级EMI包含一个X电容并搭配成对的Y电容,和一个电感线圈.X电容：称为跨接线路滤波电容，用来跨声。Y电容：又称为线路旁通电容器，跨接于浮接地(FG)和火线(L)/中性线(N)之间，用来消除高通常态及共态噪声(L)与中性线(N)上，用来消除电力在线低通共态以及射频噪声。有些电源的输入端线路，会有缠绕在磁芯上的设计通过实物看电路：说了这么多，到底这些电容和电感在电源中个对应哪些实物电路呢？打开电源，一起看看EMI滤优劣对比：1.电路要稳定、正常的工作，电容和电感的质量是很重要的，电容体积小就意味着电容的容量不会太大
电源适配器厂家

电源的作用:电源的作用就是把市用高压交流电转为PC市用的低压直流电。目的是为了驱动机箱内部的各低压直流输出。波）→PFC电路→高压整流（整流）+大容量高压滤波电容（滤波）→高压直流→开关三极管→高波电路（整流、滤波）

电子产品中用到的电源适配器主要实现,转变出不同的电压给不同的体系以支持相应的体系正常的工作;供给体系中以不一样电位操作部份得以电气隔离;对沟通电流供给高阻抗，但对直流则供给低的阻抗;在不一样的电位下，维持或润饰波形与频率响应。
