固定一5V电源适配器输出､200mA反相DC/DC变换器

固定一5V电源适配器输出､200mA反相DC/DC变换器

  电源适配器生产厂家生产的固定-5V输出的反相DC/DC变换器,它能由低至4.5V的输入产生200mA的输出｡所需的外部元件仅为电感､输出滤波电容､输入滤波电容､基准滤波电容以及肖特基整流器｡器件具有使能输入以便在不需要一5V输出时关断变换器｡空载时典型电源适配器电流为1.9mA,在使能输入为低电平时可进一步减少至1uA｡

  TPS6735是带P沟道MOSFET一电源适配器开关的160kHz电流方式脉冲宽度调制(PWM)控制器｡栅极驱动利用-5V输出来减小实现0.40 MOSFET所需的晶片面积｡利用Ss端外加小电容可实现软启动｡器件有1.22V基准可供使用,其外加负载可高达125uA

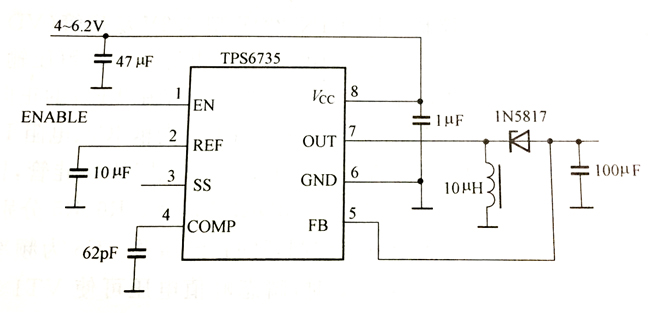

TPS6735十分适合于在需要高效率和低电源适配器电流的计算机外围设备和电池供电设备中作电路板级( board-level)DC/DC变换之用｡由TPS6735构成的固定一5V输出､200mA反相DC/DC变换器如图9-50所示｡TPS6735有8引脚DIP和SOIC封装可供使用,其工作温度范围(自然通风)为-40℃~85℃47两TPS6735ENABLE10两_3sCOMP图9-50固定-5V输出､20mA反相DC/DC变换器如图所示

  固定12V输出､120mA升压变换器电源适配器

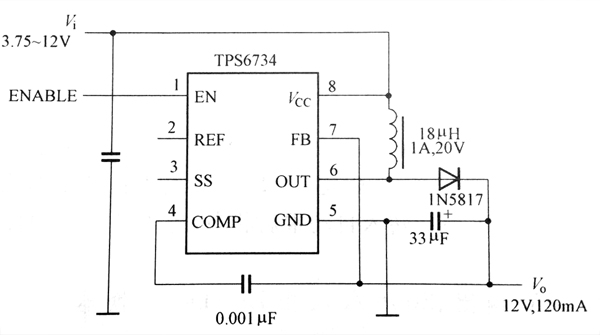

   电源适配器生产厂家生产的固定12V电源适配器输出升压变换器,在输入低至3.75V时仍能提供120mA的电流｡此器件与MAX734引脚对引脚( pin-for-pin)兼容并具有下列优点:电源适配器电流更低,输入电压工作范围更宽,输出电流更高｡如图9-51所示,需要的外部元件仅有电感､肖特基整流器､输出滤波电容､输入滤波电容以及环路补偿的小电容｡当使用表面安装元件时整个变换器仅占据0.7in2以下的PCB空间｡当不需要12V电压时,使能输入关断变换器并把电源适配器电流减至3uA

固定12V输出､120mA升压变换器

  TPS6734是带N沟道MOSFET电源适配器开关的､170kHz电流方式PWM(脉冲宽度调制)控制器｡启动后开关的栅极驱动取自12V输出,以使所需的晶片面积为最小来实现0.79MOSFET,并且在输入电压低于5V时提高效率｡软启动通过外加一个小电容来实现｡器件还引出1.22V基准(引脚2)供外部使用｡

  TPS6734低电源适配器电压和关断方式下低电源适配器电流获得的高效率使得它特别适用于闪速存储器编程电源适配器､PCMCIA卡以及电池供电设备中的运放｡TPS6734有8引脚DIP和SOlC封装可供使用,其工作温度范围(自然通风)为-40℃~85℃
