喷墨打印机､激光打印机等计算机外部设备中的电源适配器

电源适配器生产厂家给大家分享喷墨打印机､激光打印机等计算机外部设备中的电源适配器电路图

利用微控制器可对由Topswitch-FX构成的喷墨打印机､激光打印机等计算机外部设备中的12伏电源适配器进行控制,电路如图所示

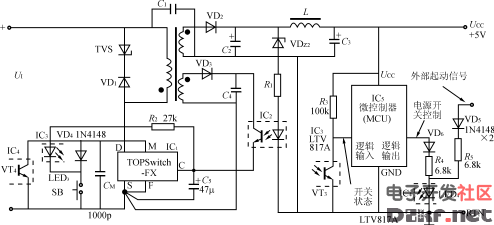

由MCU控制的topswitch-fz单片电源适配器

电源适配器部分主要由topswitch-fx(lC1)､光耦合器(IC2)组成｡控制电路则包括微控制器(MCU)､两片LTv817A线性光耦合器(IC3､IC4)､按钮开关SB｡

仅当按下SB时产生的信号才有效,抬起时信号不起作用｡

SB上不需要加防抖动电路,这是因为电源适配器的软启动时间(约10ms)和MCU的复位及初始化时间能起到延迟作用,可以避开按下SB时产生抖动干扰的时间,并且仅当开关被按下至少达到上述时间时,才能通过MCU接通电源适配器｡

这就要求必须将SB按到底,而不要轻轻点击一下,以确保电源启动｡MCU完成复位及初始化后检测到IC3发来的开机信号,再通过IC4去锁定电源适配器｡

光耦IC3､IC4中的LED发光管和光敏三极管,分别用LED3和VT3､LED4和VT4表示｡现将LED3接在控制端与SB上端之间,VT3接在MCU的逻辑输入端｡

常态下LED3上无电流通过,1C3不工作｡MCU的逻辑443输出端经过隔离二极管VD6和电阻R4接LED4的正极｡

VT4则接在M､S端之间｡因M端本身具有限流功能,故VT4不需要另加限流电阻｡CM为多功能端的消噪电容｡

  当首次按下SB时,VD4导通,M端经VD4与S极接通, Topswitch-FX即工作在三端模式,多功能端(M)和开关频率设定端(F)不起作用,此时LED3上有电流通过,VT3就给MCU发出启动信号｡

若最初电源适配器是处于关断状态(M端悬空),则首次按下SB时就接通电源,+5V输出电压U｡为MCU提供工作桌面式电源适配器电压｡

MCU接收到启动信号后就令VT4导通,使电源适配器保持在接通状态,能够正常输出｡当再次按下SB时就发出关断信号,MCU接收到信号后就执行关断程序,将喷墨打印机的打印头停在安全位置上｡一旦执行完关断程序,MCU就令VT4截止,将M端悬空,电源适配器进入关断模式,此时Topswitch-FX处于低功耗状态,当U1=230V时芯片功耗仅为160mW｡

假如用作DVD中的12V电源适配器,关断程序还能把数据和设定状态一并存入到EPROM中,即使掉电后也不致丢失
