模块电源的并联方法

今天要为大家介绍的是平均电流法，这种方法能够精确稳定的帮助工程师实现电源模块的并联和均流，一起来看看这种方法是怎么实践的吧。

与此前所介绍的两种均流法不同，平均电流均流法在实际的操作中要求各并联模块的电流放大器输出端都要通过一个电阻R来接到一条公共母线上，这条公共的母线也被称为均流母线，带宽较窄。

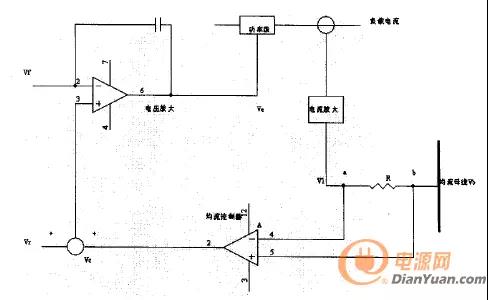

下图为n个并联模块中一个模块按平均电流自动均流的控制电路原理图，电源适配器工程师可以进行参考：

图为平均电流法自动均流控制电路原理图

从上图中可以看出在该并联模式中，电压放大器输入显示为Vr’，其反馈电压参数为Vf。Vr7是基准电压vr和均流控制电压Vc的综合，它与Vf进行比较放大后将会产生电压误差Ve，并进一步控制调制器和驱动器。

vI为电流放大器的输出信号，与模块的负载电流信号成比例，Vb为母线电压。

在了解了该均流方式的前提下，我们可以进行多模块电源的并联案例分析。我们假设数值n=2，电源模块1和模块2的电流信号都经过阻值相同的电阻R接到母线上。

因此当流入母线的电流为零时，则有公式：（Vll—Vb）/R+（V12--Vb）/R=0，Vb=（V11+V12）/2。该公式所取的即母线电压Vb是V11和V12的平均值，它同时也代表了模块1和模块2输出电流的平均值。

参数v1与Vb之差为均流误差，通过调整放大器输出一个调整用电压Vc。

当参数VI=Vb时，则电阻R上的电压为零，Vc=0，表明已经实现了均流。

当R上电压不为零，表明模块间电流分配不均匀，数值VI不等于vb，此时基准电压将按Vr'=Vr-Vc进行修正，即通过调整放大器改变Vr'以达到均流的后面目的。

以上就是本文关于如何利用平均电力法进行模块电源并联的简要介绍，该种方法具有精准度高、设计相对简单等优势，希望能够帮助广大工程师在实践操作中快速有效的完成模块并联和电路系统设计。
