门锁也能变天线—门锁未接地导致屏蔽层被穿透造成的频效下降

在机柜屏蔽效能（30MHz~1GHz） 测试中， 发现在 90MHz、 180MHz、 270MHz 附近的屏蔽效能显著下降， 90MHz 屏蔽效能比周围频点相比下降达 15dB 以上。

通过在机柜内放置吸波材料，破坏机柜的谐振条件。重新测试，三频点处屏效无改善。屏蔽效能降低非谐振所致，原因何在？

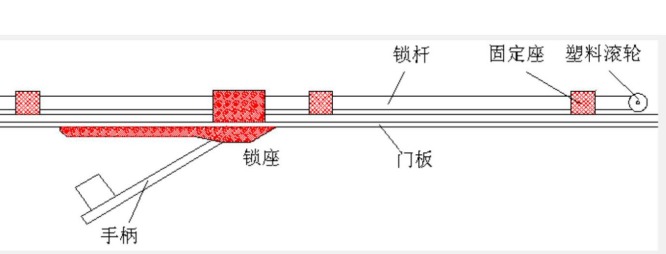

门锁由手柄、锁座、锁杆、固定座、滚轮组成，其中锁座、手柄、锁杆为金属，而固定座和滚轮为塑料。转动手柄，即可带动锁杆和滚轴，将门关紧或打开。结构如下图所示：

经分析，发现机柜门锁搭接不良。机柜门由镀锌钢板和装饰边组成，装饰边是不导电的，而锁座和手柄恰好好安装在装饰边上面。由于固定座和滚轴为绝缘体，门锁与机柜门绝缘。故上下锁杆和锁座在机柜内部构成两根半振子接收天线，而门锁外面的手柄和锁座构成发射天线。门锁以收发天线的形式破坏机柜屏蔽完整性，导致屏蔽效能降低。

半振子天线为窄带谐振式天线，设振子长为L， 则谐振波长 l＝4L/n， 谐振频率为 f = Cn/4L，n=1， 2， 3， …，其中 n=1 时天线效率较高。 锁杆长为 0.8m，即可得 n=1,2,3 时的谐波频率分别为93.75MHz、 187.5MHz、 281.25MHz。 谐振频率与测试数据相吻合。

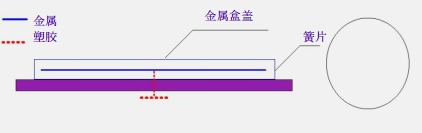

将锁的手柄和锁座改成塑胶件，锁杆上加一个金属盖，锁杆通过金属盖伸出并用簧片屏蔽，锁就安装在机柜的屏蔽体之外。另外，锁杆与门板之间采用铝合金固定座，保证锁杆与屏蔽体的可靠电接触。如下图所示：

采用两项措施后，经测试，机柜屏蔽效能达到了预期指标。

保持结构件的电连续性是屏蔽设计的关键。除了通风孔，线缆，门锁的处理也是非常重要的。天线效应在机柜中十分常见，设计时要十分谨慎。避免天线效应较有效的方法是将机柜内外不带电金属构件可靠地连接到屏蔽体上，确保与屏蔽体等电位。
