锂硫电池和锂空气电池

近年来该团队的研究方向同时拓展到锂负极保护和无机固态电解质方面并取得突破性进展。 图五展示了较近 Nazar 教授在锂金属负极保护方面 的新策略。 (Joule， 2017， 1， 871-886)该工作利用电解液中添加的 P2S5 在锂金 属原位生成微米级的、 具有高离子电导率的、 稳定性好的固体电解液界面(SEI)。 该方法形成的 SEI 紧密贴合在锂金属表面，在锂金属往复地沉积拔出过程中仍保 持稳定， 从而实现长循环寿命的锂金属负极。 此外， 生成的 SEI 与电极紧密接触 并抑制了锂金属与电解液的进一步反应，同时抑制了枝晶的形成。在与 Li4Ti5O12 正极材料配对时， 全电池在 5C 的大电流下实施。

Nazar 教授的研究方向专长于锂硫电池和锂空气电池领域， 她被尊称为 “锂硫电池的女王” 。 近年来该团队的研究方向同时拓展到锂负极保护和无 机固态电解质方面并取得突破性进展。 图五展示了较近 Nazar 教授在锂金属 负极保护方面的新策略。 (Joule， 2017， 1， 871-886)该工作利用电解液中 添加的 P2S5 在锂金属原位生成微米级的、 具有高离子电导率的、 稳定性好 的固体电解液界面(SEI)。 该方法形成的 SEI 紧密贴合在锂金属表面， 在锂金 属往复地沉积拔出过程中仍保持稳定， 从而实现长循环寿命的锂金属负极。 此外， 生成的 SEI 与电极紧密接触并抑制了锂金属与电解液的进一步反应， 同时抑制了枝晶的形成。 在与 Li4Ti5O12 正极材料配对时， 全电池在 5C 的 大电流下实现了超过四百圈的循环稳定性。

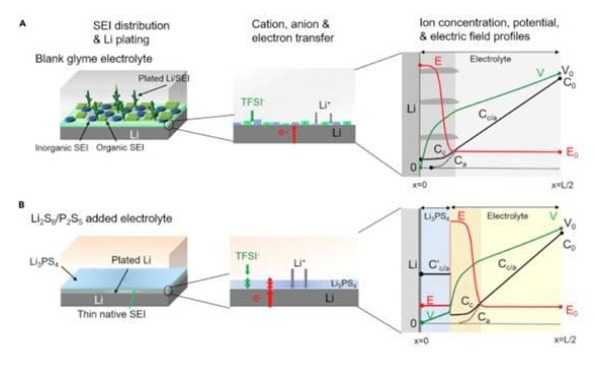

图五， SEI 形成过程图， 离子/电子转移过程图以及离子浓度， 电 场强度， 电势变化曲线图。 (Joule， 2017， 1， 871-886)
