电源软线从夹紧装置松 脱试验的案例分析

案例问题

某搅拌机电源软线带有 EMC 抗干扰磁环，如图 1 所示，进 行 GB 4706.1-2005 标准 27.3 电源软线松脱试验时，发现在磁环后的电源软线中接地导线“相对较长”，后于载流导线被 绷紧，是否符合标准要求?

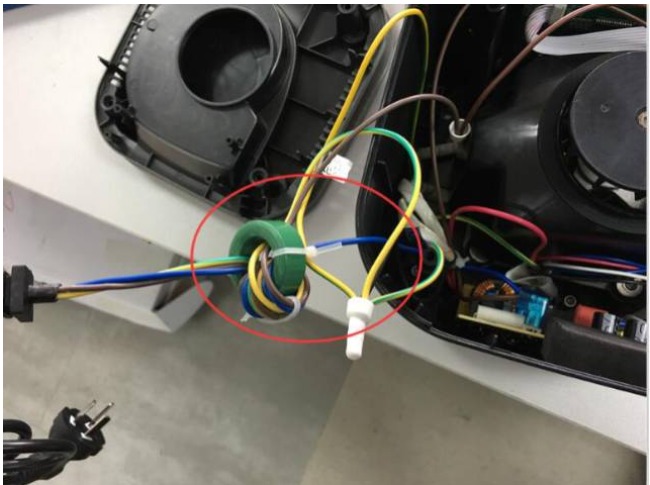

 图 1 电源软线在 EMC 抗干扰磁环后接地导线“相对较长”

 标准条款

GB 4706.1-2005《家用和类似用途电器的安全 第 1 部 分：通用要求》标准

27.3 如果带有接地连接的可拆卸部件插入到器具的另一部 分中，其接地连接应在载流连接之前完成。当拔出部件时，接 地连接应在载流连接断开之后断开。

带电源软线的器具，其接线端子或软线固定装置与接线端子 之间导线长度的设置，应使得如果软线从软线固定装置中滑 出，载流导线在接地导线之前先绷紧。

案例分析

根据 GB 4706.1-2005 标准 27.3 条款规定，标准本意是考 虑“万一”电源软线固定装置失效，仍能保证电源软线中的接 地线是在载流连接断开之后断开，所以测试时，应该将电源软 线固定装置处失效，在外部拉扯电源软线。

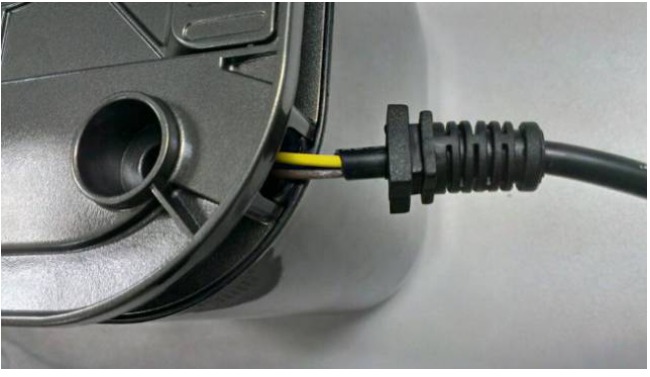

松开电源软线固定装置，盖好盖子，任意角度往外拉电源软 线，如图 2 所示。

图 2 松开电源软线固定装置拉电源软线

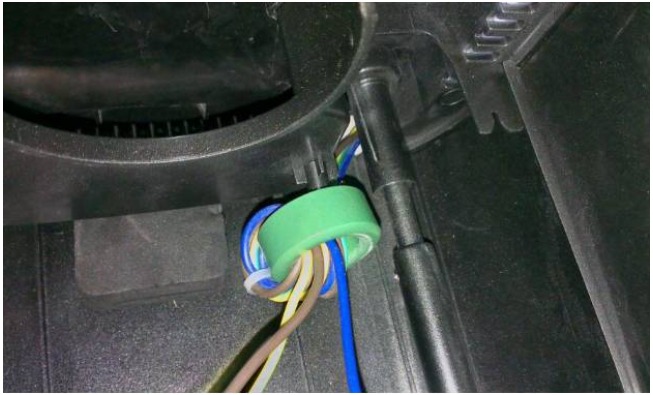

图 3 EMC 抗干扰磁环卡住

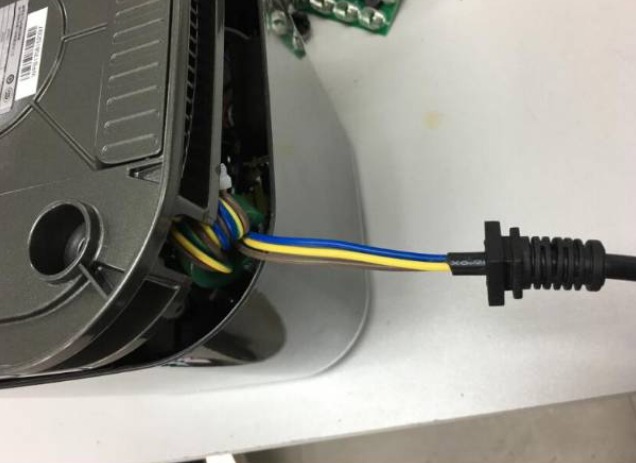

图 4 接地导线先于载流导线被绷紧

实际结果是磁环先卡在外壳上，接地导线先于载流导线被绷 紧，不符合 GB 4706.1-2005 标准 27.3 条款的要求。

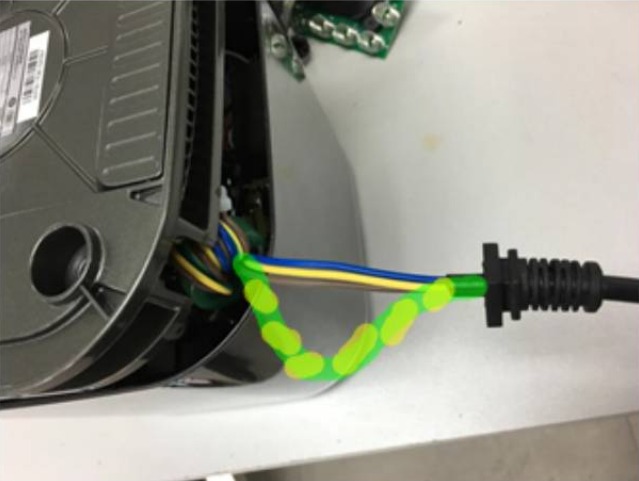

设计、生产时可以考虑在电源软线模压夹紧装置与磁环之 间，使接地导线有更长的“冗余量”，如图 5 所示，以保证接 地导线后于载流火线和零线被绷紧。

图 5 接地导线有冗余量

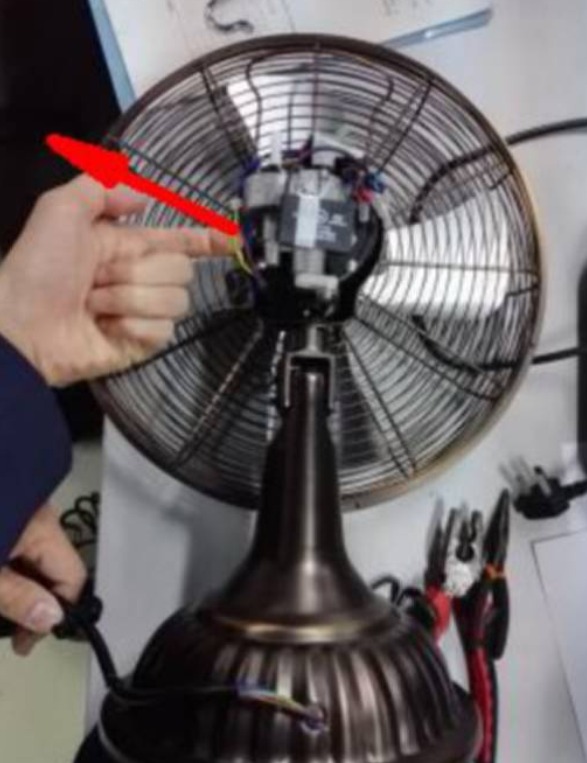

笔者遇到类似的某电风扇错误试验方法案例，如图 6 所示。 错误的试验方法：要打开产品外壳，在内部拉扯电源软线， 如图 6 所示。

图 6 打开外壳在内部拉扯电源软线

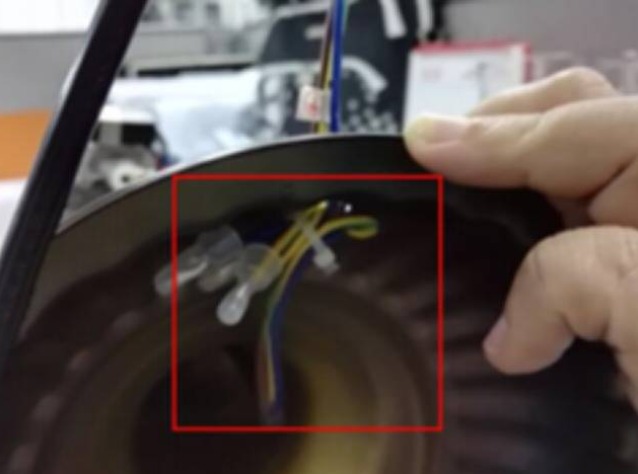

正确的试验方法：应从电源软线固定装置处松开，在外部拉 扯电源软线。如图 7 所示，闭型接线端子（也称压线帽） “卡”在外壳上。

图 7 松开软线固定装置在外部拉电源软线
