TP-LINK路由器检修一例

      家用一台型号为TL－WR847N 的TP路由器，用了好几年了，突然所有指示灯不亮了。用万用表检查电源适配器输出电压为9V，正常。拆机后测D2电压正常，测DC－DC降压器U4（型号AP3502EM的芯片）2脚电压正常。

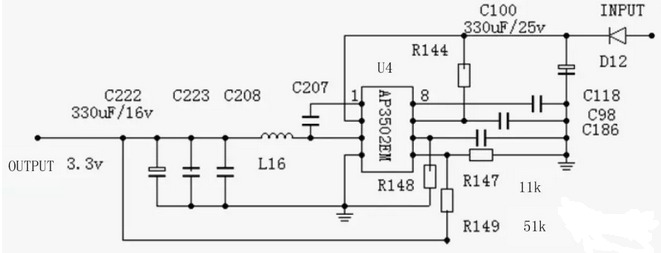

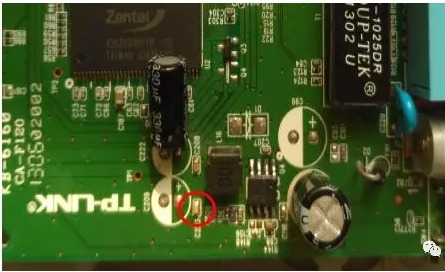

      为方便检修，根据实物(如图1所示)画出电路图（如图2所示），从图中可以看出AP3502EM2脚电压输入端、3脚电压输出端与电容C222、C223、C208及电感L16组成一个LC滤波电路，为主芯片和内存供电。5脚为反馈输入端，通过电阻与电压输出端相连。查资料得知若该脚电压超过1.1V，则过压保护起控；若该脚电压低于0.3V，振荡器的频率较低实现过流保护。测3脚电压，发现无电压输出，说明执行了过流保护。断开L16测3脚电压输出3.5V说明芯片没有坏，测C222对地电阻，只有几欧姆，说明有短路现象。仔细观察电容C222,没有发现鼓包，问题可能在C223和C208以及后级电路。把C208拆掉，测量对地电阻，短路依旧存在，问题就不在C208，把C208焊好，拆掉C223,测对地电阻，有几百欧，说明短路就是C223.恢复好电感，通电指示灯亮。断电在旧板找了一个头与C223差不多大的电容，安装上去，接入网络试机，路由器又恢复了它的功能。实测AP3502EM各脚电压如附表所示。

附表
