无线充电技术解决方案分析

现有解决方案分析：

国外研发无线充电技术(包括芯片/方案/发射接收器件)的企业主要包括了IDT、TI、Freescale、高通、博通、NXP、Fulton、Energous、Delphi、松下、东芝、富士通等。

国内则有中惠创智、新页、中兴、劲芯微、美嗒嗒、微鹅、斯普奥汀、华润矽科、新捷、伏达、以及台湾凌阳等。

在无线充电器发射器上放置不同的接收器，接收器可为不同的装置从小电力的耳机到大功率的笔记型计算机，因此一个成熟的解决方案首先应该要能检测到对应不同的目标物；而每个接收装置的电力需求会有所不同，这时发射器需要能自动调节功率输出进行供电。

一般无线充电步骤分为：检测、通信、供电三个阶段：

（1） 检测阶段：识别可供电设备及异物（FOD）

当接收器放置在发射器工作范围内，发射器检测是否是一个接收器靠近

（2） 通讯阶段：进行身份认证

发射器发送数据包，并且为接收器供电启动接收器，之后接收器回复响应数据完成身份的认证


（3） 充电阶段：进行电能传输

在身份认证后，发射器根据接收器的设备类型，选择相应的功率等参数，为接收器充电


以Qi标准为例，整体流程如下：

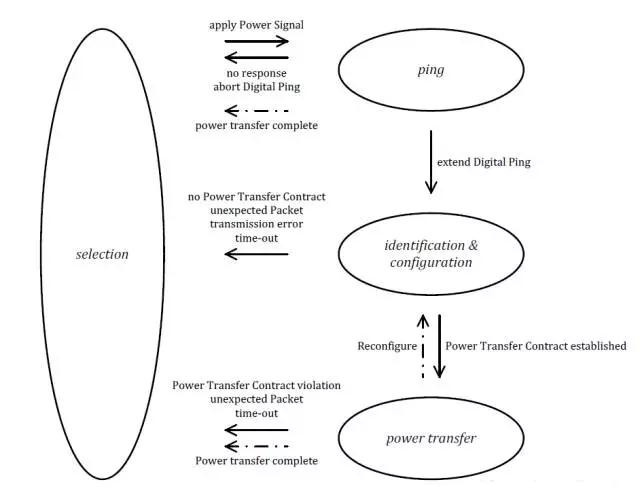

图：Qi标准通讯流程

现今无线充电系统都采用共振的方式进行设计，在架构上都大至相同有下列这些构造：

发射器内有
.直流电源输入
.频率产生装置
.切换电力的开关
.发射的线圈与电容谐振组合

接收器内有
.接收的线圈与电容谐振组合
.整流器;
.滤波与稳压器
.直流电源输出
