辐射EMI的抑制措施

      功率开关管的集电极是一个强干扰源,开关管的散热片应接到开关管的发射极上,以确保集电极与散热片之间由于分布电容而产生的电流流入主电路中。为减少散热片和机壳的分布电容,散热片应尽量远离机壳,如有条件的话,可采用有屏蔽措施的开关管散热片。

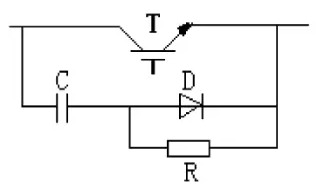

      整流二极管应采用恢复电荷小,且反向恢复时间短的,如肖特基管,较好是选用反向恢复呈软特性的。另外在肖特基管两端套磁珠和并联RC吸收网络均可减少干扰,电阻、电容的取值可为几Ω和数千pF,电容引线应尽可能短,以减少引线电感。实际使用中一般采用具有软恢复特性的整流二极管,并在二极管两端并接小电容来消除电路的寄生振荡(如图4所示)。

电源适配器必须屏蔽,采用模块式全密封结构,建议用1mm以上厚度的镀锌钢板,屏蔽层必须良好接地。在高频脉冲变压器初、次级之间加一屏蔽层并接地,可以抑制干扰的电场耦合。将高频脉冲变压器、输出滤波电感等磁性元件加上屏蔽罩,可以将磁力线限制在磁阻小的屏蔽体内。

经过上述改进后,该电源适配器就可以通过辐射干扰测试的限值要求。

EMI滤波器的发展趋势

      90年代以来,随着电子设备小型化和表面组装技术的发展,电子元器件向小型化、片式化、复合化、多功能和高性能化发展,各种表面组装元件逐渐成为电子元件的主流产品。因此,目前摆在传统EMI滤波器面前的一个不可回避的问题是如何适应电子设备小型化的发展需求。目前,国际片式EMI滤波器以信号滤波器为主,可运用于电源适配器的EMI滤波器较少。

      有效抑制开关电源适配器噪声的新一代EMI滤波器应该是由有效的共、差模扼流圈和若干电容组成的相关电路,为了减小体积,这些电感、电容元件应尽可能采用片式元件。以采用片式电容、电感为主的新一代EMI滤波器的出现和发展将是历史的必然。与标准模块电源适配器的发展历史一样,新一代EMI滤波器也应该向标准模式电路的方向发展。由于目前直流系列片式电容发展迅速,所以新一代直流系列EMI滤波器的发展有可能成为现实。
