镇流电阻及镇流电容方案

一  电源适配器镇流电阻方案

此方案的原理电路图见图1。这是一种极其简单，自LED面世以来至今还一直在用的经典电路。

LED工作电流I按下式计算：

I与镇流电阻R成反比；当电源适配器电压U上升时，R能限制I的过量增长，使I不超出LED的允许范围。

此电路的优点是简单，成本低；缺点是电流稳定度不高；电阻发热消耗功率，导致用电效率低，仅适用于小功率LED范围。

一般资料提供的镇流电阻R的计算公式是：

按此公式计算出的R值仅满足了一个条件：工作电流I 。而对驱动电路另两个重要的性能指标：电流稳定度和用电效率，则全然没有顾及。因此用它设计出的电路，性能没有保证。

二 电源适配器镇流电容方案

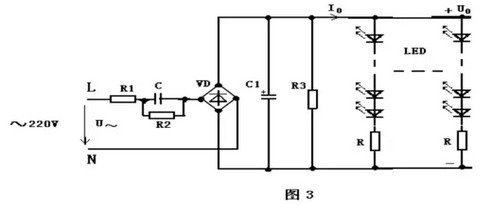

电路的工作是基于在交流电路中，电容存在容抗XC也有”镇流作用”的原理。另外电容消耗无功功率，不发热；而电阻则消耗有功功率，会转化为热能耗散掉，所以镇流电容比镇流电阻，能节省一部分电能，并能设计成将LED灯直接接到市电～220V上，使用更为方便。

此方案的优点是简单，成本低，供电方便；缺点是电流稳定度不高，效率也不高。仅适用于小功率LED范围。当LED的数量较多，串联后LED支路电压较高的场合更为适用。

三 电源适配器线性恒流驱动电路

上面已经提到电阻、电容镇流电路的缺点是电流稳定度低（△I/I达±20～50％），用电效率也低（约50～70％），仅适用于小功率LED灯。

为满足中、大功率LED灯的供电需要，利用电子技术常见的电流负反馈原理，设计出恒流驱动电路。和直流恒压电源适配器一样，按其调整管是工作在线性，还是开关状态，恒流驱动电路也分成两类：线性恒流驱动电路和开关恒流驱动电路。

图4是较简单的两端线性恒流驱动电路。它借用三端集成稳压器LM337组成恒流电路，外围仅用两个元件：电流取样电阻R和抗干扰消振电容C
