电源适配器保护电路

软启动电路

电源适配器的输入电路大都采用整流加电容滤波电路｡在输入电路合闸瞬间,由于电容器上的初始电压为零,会形成很大的瞬时冲击电流,如图2-58所示｡特别是大功率电源适配器输入采用较大容量的滤波电容器,其冲击电流可达100A以上｡在电源接通瞬间,如此大的冲击电流幅值,往往会导致输入熔断器烧断,有时甚至将合闸开关的触点烧坏｡轻者也会使空气开关合不上闸｡上述原因均会造成电源适配器无法正常使用｡为此,几乎所有的电源适配器都在其输入电路中设置防止冲击电流的软启动电路,以保证电源适配器正常而可靠地运行｡

1.热敏电阻防冲击电流电路

  热敏电阻防冲击电流电路如图2-59所示,它利用了热敏电阻R的负温度系数特性｡在电源适配器接通瞬间,热敏电阻的阻值较大,达到限制冲击电流的作用｡当热敏电阻流过较大电流时电阻发热而使其阻值变小,电路处于正常工作状态｡热敏电阻防冲击电流电路一般适用于小功率电源适配器｡由于热敏电阻的热惯性,重新恢复高阻需要时间,故对于电源断电后又需要很快接通的情况,有时起不到限流作用

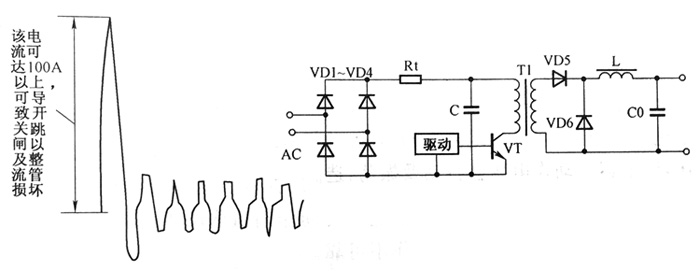

2-58合闸瞬间滤波电容电流波形图      2-59热敏电阻防冲击电流电路

2.SCR-R电路

  该电路如图2-60所示｡在电源瞬时接通时,输入电压经整流桥VD1~VD4和限流电阻R对电容器C充电｡当电容器C充电到约80%的额定电压时,逆变器正常工作,经主变压器辅助绕组产生晶闸管导通并短路限流电阻R,电源适配器处于正常运行状态。

这种限流电路存在如下问题:当电源适配器瞬时断电后,由于电容器C上的电压不能突变,其上仍有断电前的充电电压,逆变器可能还处于工作状态,保持晶闸管继续导通｡此时,若马上重新接通输入电源,会同样起不到防止冲击电流的作用。

3.具有断电检测功能的SCR-R电路

  该电路如图2-61所示｡它是图2-60所示电路的改进型电路｡VD5､VD6､VT1､RB､CB组成瞬时断电检测电路,时间常数RBCB的选取应稍大于半个周期｡当输入发生瞬间断电时,检测电路得到的检测信号,关闭逆变器功率开关管VT2的驱动信号,使逆变器停止工作,同时切断晶闸管SCR的门极触发信号,确保电源重新接通时防止冲击电流。
