榨汁机爬电距离不足产生原因举例及应对

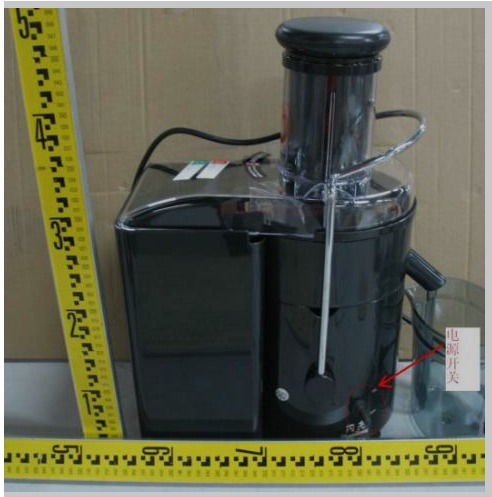

图1 榨汁机外观

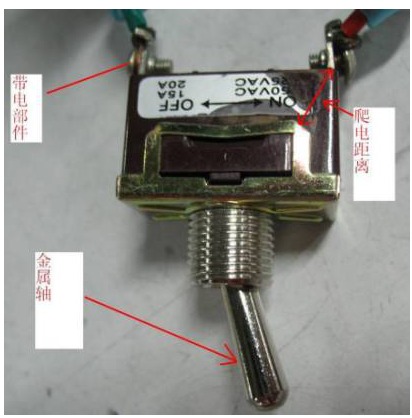

图2 电源适配器开关

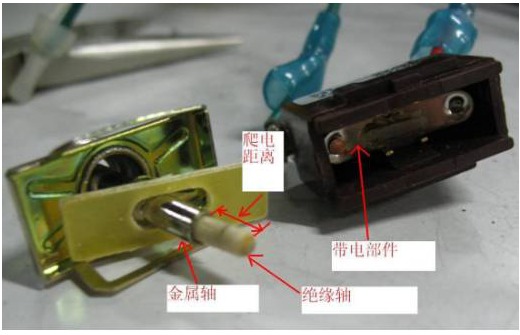

图3 拆去橡皮套的电源适配器开关

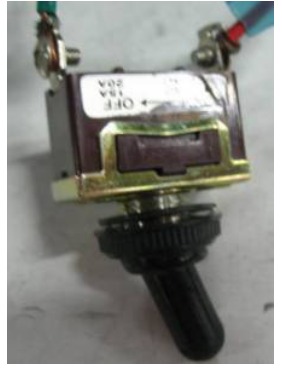

图4 电源适配器开关内部结构

分析问题

根据GB4706.1第8.2条

“II类器具和II类结构，其结构和外壳对与基本绝缘以及仅用基本绝缘与带电部件隔开的金属部件意外接触应有足够的防护。只允许触及到那些由双重绝缘或由加强绝缘与带电部件隔开的部件。”

因为该榨汁机为II类器具，所以该电源适配器开关的金属轴如图3所示，应作为加强绝缘考虑。按照29.2.2的要求，金属轴跟带电部件之间的爬电距离应大于8mm才符合要求。先不拆开电源开关，从外部考核其爬电距离，如图3所示，爬电距离大于8mm，似乎满足标准要求。然后在金属轴与带电部件之间打3000V的耐压，结果击穿，分析原因后，估计是开关内部的爬电距离不够，所以就把电源适配器开关拆开，如图4所示。分析其工作原理，开关内部有一带电金属片，金属轴通过绝缘轴与该金属片接触，扳动金属轴，金属片就会以翘板的形式实现接通和断开。所以，金属轴与带电件之间较短的爬电距离应为该绝缘轴的长度，如图4所示。经测量，该绝缘轴只有3mm左右，明显不符合8mm的要求，所以该电源适配器开关的金属轴应视为可触及的带电部件，不符合标准第8.2条的要求。同时也不满足GB4706.1的第22.34,22.35条“操作旋钮、手柄、操纵杆和类似部件的轴不应带电…….”

解决问题

1、可以把开关的金属轴更换为塑料绝缘的轴。

2、或者在开关金属轴表面加装不可拆卸的，满足绝缘厚度要求的绝缘护套。

经验教训

1、类似的操作旋钮、手柄、操纵杆等部件广泛存在于我们日常检测的产品中，因此我们在进行检测的时候应该特别注意。

2、不一定是II类器具才要考核这类问题，在检测I类器具的时候也应该提高警惕，因为I类器具也会存在II类结构，如没接地的可触及金属部件、绝缘外壳等。
