基本的电磁兼容控制技术

电源适配器较常用也是较基本的电磁兼容控制技术是屏蔽、滤波、接地。此外平衡技术、低电平技术等也是电磁兼容的重要控制技术。随着新工艺、新材料、新产品的出现,电磁兼容控制技术也得到不断的发展。

1.屏蔽
主要用于切断通过空间的静电耦合、感应耦合形成的电磁噪声传播途径,这三种耦合又对应于静电屏蔽、磁场屏蔽与电磁屏蔽,衡量屏蔽的质量采用屏蔽效能这一指标。
2.滤波
在频域上处理电磁噪声的一种技术,其特点是将不需要的一部分频谱滤掉。
3.接地
提供有用信号或无用信号,电磁噪声的公共通路。 接地的好坏则直接影响到设备内部和外部的电磁兼容性。


1.5 电磁兼容标准
为了确保设备及其各单元必须满足的电磁兼容工作特性,国际有关机构、各国政府和军事部门以及其他相关组织制定了一系列的电磁兼容性标准。标准对设备电磁骚扰发射和电磁抗扰度作出了规定和限制。电磁兼容性标准是进行电磁兼容性设计的指导性文件,也是电磁兼容性试验的依据,因为试验项目、测试方法和极限值等到都是标准给定的。


1.5.1 电磁兼容标准的制订
电磁兼容标准主要通过标准化组织来制订,国际上制定电磁兼容的主要标准化组织如下表所示。
表1-1国际上主要标准化组织和标准

国家或组织 制订单位 标准名称
IEC CISPR CISPR Pub.XX
TC77 IEC XXXXX
欧共体 CENELEC EN XXXXX
美国 FCC FCC Part XX
MIL MIL-STD.XXX
德国 VDE VDE XXX
日本 VCCI VCCI

IEC(国际电工委员会)有两个平等的组织制订 EMC 标准,即 CISPR(国际无线电干扰特别委员会)和 TC77(第 77 技术委员会)。
CENELEC(欧洲电工标准化委员会)由欧共体委员会授权制订欧洲标准 EN(European Norm)。
FCC(美国联邦通信委员会)主要制订民用标准,关于电磁兼容的标准主要包括在 FCC Part15 和 FCC Part18 中。
MIL-STD 是美国军用标准。
德国的 VDE(电气工程师协会)是世界上较早建立电磁兼容标准的组织之一。
日本的 VCCI(干扰自愿控制委员会)是民间机构,其标准与 CISPR 和 IEC标准一致。
我国的 EMC 标准化工作是在国家技术监督局的领导下进行的。 国内标准以GB、 GB/T 开头。我国自从 1983 年发布第一个 EMC 标准(GB3907-1983)以来,至今已发布了 47 个有关的国家标准,其中 32 个强制, 15 个推荐。我国的 EMC 标准绝大多数引进国际标准。其来源包括:
国际无线电干扰特别委员会出版物。例如 GB/T6113, GB14023
国际电工委员会。例如 GB4365, GB/T13926
部分引自美国军用标准。例如 GB15540
部分引自国际电信联盟有关文件。例如 GB/T15658
引自国外标准。例如 GB6833
根据我国自己的科研成果制定的标准,例如GB/T15708为了世界贸易的需要,我国的很多电源适配器EMC标准都采用了CISPR和IEC标准。实际上,世界上大多数国家采用CISPR和IEC的标准。


电源适配器EMC标准拟订的理论基础

电源适配器EMC标准的主要内容之一就是规定电磁骚扰和电磁抗扰度的极限值,极限值的制订在理论上应该满足下图所示的原则:

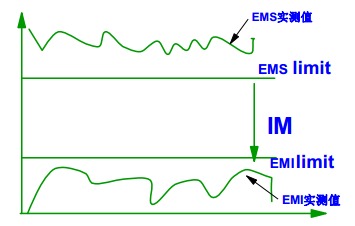

图1-2 EMC标准拟订的理论基础
电源适配器EMI和EMS是相互对立的两个方面,上图说明,设备的EMI极限值与EMS极限值之间应该留有足够的余量(IM),即设备EMI发射要小于其抗扰度(EMS),这样设备才有足够的抗干扰能力。另一方面,设备的EMI、EMS实测值应该与极限值之间有足够的余量。比如在EN300 386标准中,辐射发射的极限值(EMI Limit)为40dBuV/m,而辐射抗扰度极限值为130dBuV。由此可见,EMI、EMS极限值之间余量的重要性。
