电场干扰原理

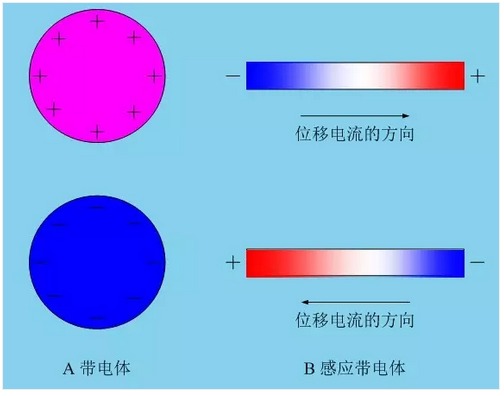

先看个图

位移电流I等于电场强度E乘以迁移率m，即：

I = E×m
由于感应导体中的电场强度每处都不一样，所以导体中位移电流大小每处都不一样。
当带电体的极性或电场方向改变时，被感应的导体中就会产生位移电流。所以位移电流也称极化电流。
当导体的长度正好等于四分之一波长的整数倍时，就会产生谐振，同时会产生很强的电磁辐射。

我们再继续：

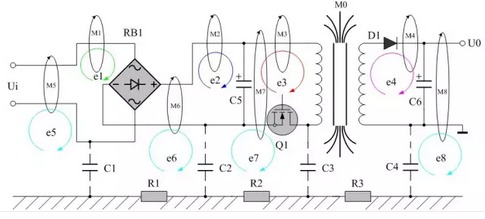

e1、e2、e3、e4
为磁场对回路感应产生的差模干扰信号。
e5、e6、e7、e8
为磁场对地回路感应产生的共模干扰信号。
共模信号的一端是线路板，另一端是大地。
共模信号的一端是线路板，另一端是大地。
线路板中的公共端不能算为接地，不要把公共端与外壳相接，除非机壳接大地，否则，公共端与外壳相接，会增大天线的有效面积，共模辐射干扰更严重.

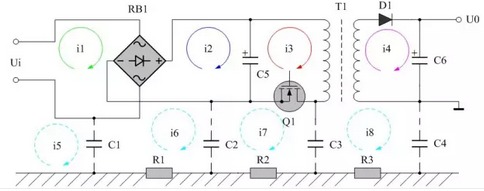

哈哈，希望有异议，否则就一个人唱戏了，请看图，

我们可以把上图的每个回路都看成一个感应线圈，或变压器的原次边。当某个回路有电流时，另一个回路就会有感应电流，产生干扰，

所以有效降低干扰的就是减小每个回路的有效面积。

这样说吧，辐射干扰主要是高频电流回路产生的磁通窜到接收回路中产生的，
所以我的理解就是强调减小高频电路回路与接收回路的面积，

再画个图看看：

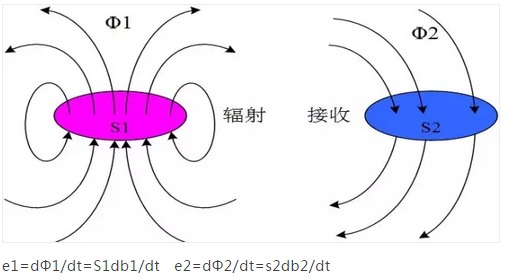

式中：e1、
Φ1、S1、B1分别为辐射电流回路中产生的电动势、磁通、面积、磁通密度； e2、
Φ2、S2、B2分别为辐射电流回路中产生的电动势、磁通、面积、磁通密度。

在一个电源里面不可能这样做，也就是说，我们不能等其发生了，再去处理，我们要从源头去处理，也就是说还是一句话，减少高频电流的有效面积，也无须增加什么屏蔽层。

小结：

dv/dt产生电场，di/dt产生磁场。磁场与差模电流有关，电场与共模电流有关在近场区，辐射源阻抗高低决定是电场占主要地位还是磁场占主要地位,磁场典型地是由电流环路产生的。这些环路由于信号线和回流线的电流方向相反可被分析为差模方式。而电场的产生需要高阻抗源，所以，各导线噪声电流可视为同一方向，即可分析为共模方式
