系统安装的EMC要求

对设备的电磁骚扰性而言，设计是保证其性能的关键，但离开良好的系统安装，再好的设备都可能有电磁兼容问题，因此系统的安装对电磁兼容性是非常重要的。

· 远离变电站20m以上；

非电信中心环境： 环境静电强度小于1KV

单板安装注意事项：

●手抓单板前戴好带防静电手套，避免直接抓单板；
●戴好防静电手腕，防静电手腕要接地；
●取下的单板不要直接放在地上，桌子上等，要套上防静电袋；
●拿单板时注意不要碰触单板上的器件，最好是拿单板的边沿；
●单板不可重迭迭放；
电缆安装：
●电缆安装时，手不可接触连接器的芯线；
●保证系统接地良好，接地线符合规范要求；

3.1.4电缆布线要求
电缆敷设一般原则:

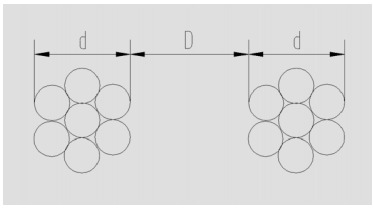

电磁发射电缆与电磁敏感电缆必须远离。最小间距遵循如下原则：

其中D为不同类电缆束间距，d为各类电缆束的绑扎后的外径最大值，要求D>10d。
电缆尽量贴近机柜金属体敷设，但要避开长缝和直径大于5mm的开孔禁止线缆出入屏蔽机柜而无任何屏蔽或滤波措施。 线缆出入子架或机框应尽量采取屏蔽措施或滤波措施。
电缆敷设间距要求
各类电缆敷设最小间距:
表3-1电缆敷设最小间距

1、当表 4-2 中的数值不满足间距 D>10d 的准则时，应当以该准则为准。

2、电缆的分类：
一类电缆：电磁发射电缆。如 220Vac 电源线，一次电源-48Vdc 输出线，机柜-48Vdc 电源线等。
二类电缆：电磁敏感性电缆。如视频电缆，音频电缆，监控信号线，用户电缆等。
三类电缆：既电磁发射又敏感电缆。如 HW 电缆， NOD 电缆， E1 电缆，网线， T1 电缆， V.24 电缆， V.35 电缆，串口线，加载电缆等。
四类电缆： 专用电缆。如天馈线、射频电缆等。

机柜内部的电缆敷设一般要求：
●一般按类敷设，每类电缆敷设在一起，与其它类电缆按表 4-3 的最小间距敷设。同类电缆中若传输信号电平差大于 40dB(即相差大于 100 倍)应再进行分组，直至每组传输信号电平差小于 40dB
●电缆尽量靠近机柜屏蔽体、金属构架敷设，充分利用现存金属结构进行隔离，但一定要避免靠近机柜屏蔽体上的长缝和大开孔。
●电源电缆与敏感信号电缆、模拟信号电缆与数字信号电缆应尽量敷设在机柜两侧，避免平行、靠近、长距离走线。无法避免时要采取隔离措施。
●邻近电缆所传送信号的工作频率最好是分布在不同的频段，以避免互相串扰。但是频率差大于 100 倍或更高时就应该看作不同类的线分开绑扎。
●机柜内的电源模块（如 DC/DC 模块）的输入线和输出线避免捆绑平行走线。
●交流电源线和直流电源线应该分开捆绑。
●小风扇电源线跟信号线不要捆扎在一起
●信号线与电源线不要捆扎在一起

机柜外部的电缆敷设一般要求：
●电源供电与信号电缆分开走线；
●射频电缆与其他信号电缆分开走线；
●尽量避免机柜上下同时出线；
●电缆穿过屏蔽机柜时，电缆屏蔽层要与机柜紧密连接在一起， 360 度搭接。禁止从散热孔中间穿线。

特殊电缆敷设间距：
●大功率发射天线的馈线与所有其它电缆的距离至少200mm
●低电平模拟信号电缆是极敏感电缆，与其它电缆距离至少为150mm
