常见测试频谱的整改方

排除外界因素

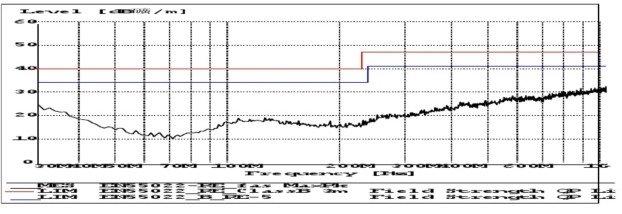

- 将被测设备关电, 确认背景噪声是否满足标准要求 (标准要求电波暗室的背景噪声在限值线以下6dB) 。

一确认测试布置是否满足标准要求。

宽带噪声抑制方法

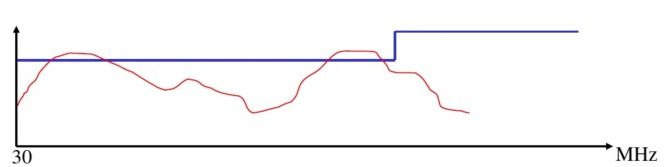

谱线问题描述: 30~300MHz频段内出现宽带噪声超标, 如下图:

问题定位: 一般由电源或地n果声辐射引起 。

问题整改:通过在电源线上增加去耦磁环(可开合)进行验证,如果有改善则说明和电源线有关系, 采用以下整改方法:

滤波器是否良好接地

如果设备有一体化滤波器,检査滤波器的接地是否良好,接地线是否尽可能短;

·  建议: 金属外壳的滤波器的接地较好直接通过其外壳和地之间的大面积搭接。

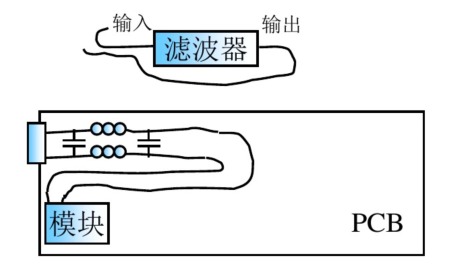

滤波器或滤波电路的输入输出是否隔离

检査、i應波器的输入、 输出线是否互相靠近 。

适当调整滤波器件参数

适当调整x/Y 电容的容值、 差模电感及共模扼流圈的感量;

- 需要注意的是:调整Y电容时要注意安全问题;

- 改变参数可能会改善某一段的辐射, 但是却会导致另外频度变差,所以需要不断的试, 才能找到较好的组合 。

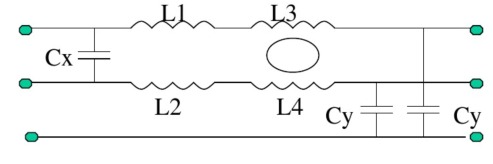

L1、 L2:差模电感     Cx:差模电容

L3、 L4:共模电感     Cy:共模电容
