结构屏蔽设备的孔缝泄漏确定 |

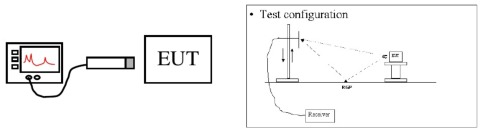

对于结构屏蔽设备, 孔缝处理不当会导致很大的辐射泄漏, 严重的时候会彻底破坏结构的屏蔽效能。定位结构上哪处泄漏的方法有: - 使用频谱仪和近场探头沿结构孔缝处进行扫描,确定泄漏点; - 在暗室内转动转台和改变天线极化方式, 寻找辐射较大时的转台角度以及天线的极化状态,并保持住,再进行处理。 - 找到影响较大的泄漏缝(孔)后,采用簧片或导电布等屏蔽材料进行处理,或者检査此处结构搭接是否有喷漆等不良因素。

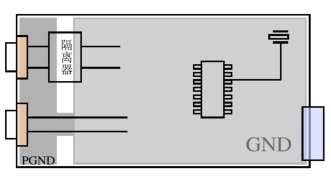

接口辐射之接口电路设计 通过插拔电缆或在电缆上加可开合的磁环比较测试结果来确定是否有接口辐射引起超标; 对于无隔离器件的接口(如串口) ,其外出信号线处设置接地桥,以保证其信号回流。
接口辐射之屏蔽电缆处理 屏蔽电缆的屏蔽效果取决于以下几个环节: - 电缆屏蔽层和电缆lead的360度搭接; - 电缆屏蔽层的_类型(编织屏蔽比锡箔屏蔽要好) ;

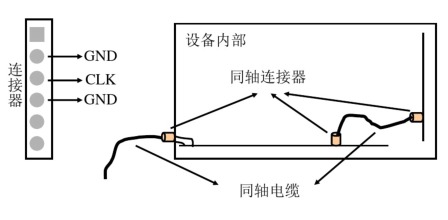

时钟等关键信号插针定义处理 无论是设备外出时钟信号还是产品内部的板间时钟信号, 其连接器插针定义一定要为: GND-CLK-GND的模式 。 能用同轴线走时钟较好, 且要保证同轴头外売的良好接地 。

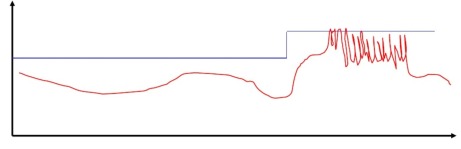

高密集型尖蜂群噪声的抑制方法 谱线问题描述: 在某些频段内出现无任何规律可寻的高密集型尖蜂群噪声 (如下图)
问题定位:对于这些噪声,单板上没有任何时钟频率和其有关系,并且非常密集,一般来说属于总线噪声。 问题整改:有针对性的处理总线源

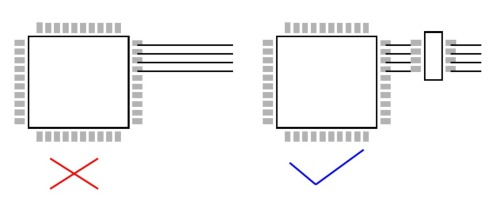

总线是否有匹配 总线输出建议采用始端输出匹配电阻进行匹配, 可以有效减小总线辐射, 注意匹配电阻靠近驱动源放置;

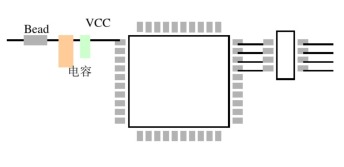

总线驱动和接收芯片的电源必须有滤波 总线驱动和接收芯片的电源必须有良好的滤波电路, 具体芯片: - CPU - Flash - SDRAM 等

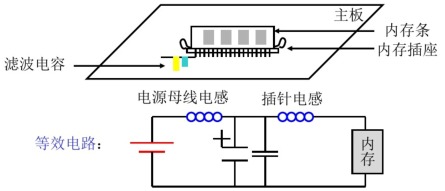

内存条插座电源针必须有滤波电路 如下图所示, 因为插针会导致阻抗失配, 引起电源母线上的高频阻抗存在, 所以内存条插座的电源管脚附近需要有电容滤波。
构成一T型滤波电路, 可以有效抑制内存条的高频噪声, 并且可以满足内存条的快速电流供电。

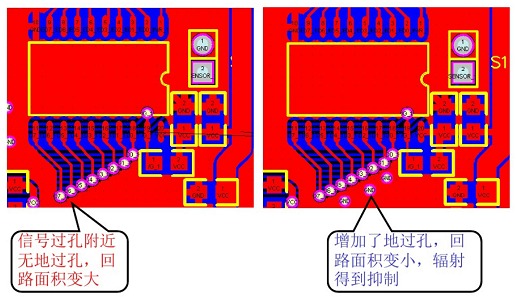

总线过孔处的地过孔设置是否合理
