泄放途径附近是否有敏感电路

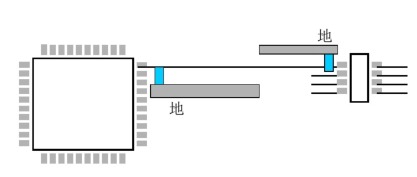

检査泄放途径附近是否存在敏感电路 (如复位电路、 控制电路、音视频电路等) , 特别是泄放途径中存在孔缝时, 孔缝附近的敏感电路极易被静电干扰;

解决方法:用屏蔽材料堵住孔缝;

泄放途径附近是否有敏感电路

设各接地端子是否作金属化处理

如下图所示, 设备接地光通过螺钉的螺纹连接是不可靠的, 应该在落空四周作金属化处理, 金属化区的面积和接地线的垫片大小一致即可, 以保证大面积搭接 。

泄放途径附近是否有敏感电路

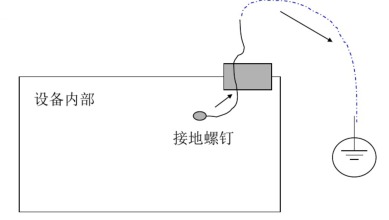

通过电源PE线接地的接地线长度要求

下图为设备俯视图, 箭头为静电电流的流向, 可以看出, 如果接地线在设备内部长度过长将会导致静电电流的辐射,干扰単板正常工作, 所以建议PE线较好接在设备金属壳的外表面, 如果在内表面建议长度小于6CM。

泄放途径附近是否有敏感电路

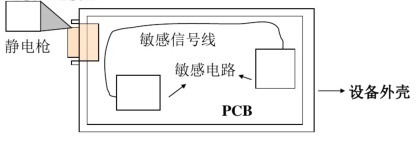

接口连接器静电问题处理

下图为俯视图, 静电枪对连接器金属外売进行放电时容易出现问题, 原因是连接器的外売一般都接在单板地上, 从而静电电流会流进单板产生问题;

解决方法:

1、 保证连接器的金属外売和设备的金属外売良好接触,使静电电流直接从设备外壳泄放到大地上, 可以采用导电布、 锯齿簧片等屏蔽材料来保证连接器的外売和设备外売良好搭接;

2、避免复位信号电路 (线) 、 片选信号线以及控制信号电路等敏感电路靠近接口连接器。

泄放途径附近是否有敏感电路

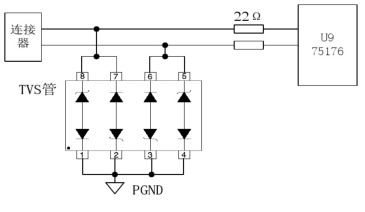

接口信号的ESD防护

在对接口连接器进行放电时, 连接器内的插针极易耦合出静电电流;

采取的措施:1、采用TVS管进行静电抑制(TVS管为瞬态抑制二极管) 并使用限流电阻进行限流, 如下图所示; 2、 选用抗静电能力较强的接口芯片。

泄放途径附近是否有敏感电路

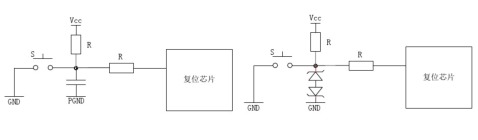

面板复位按钮ESD问题处理

面板复位按钮是静电非常敏感的电路,可以采用以下两种方法处理。指示灯、 拨码开关电路的处理方式同 。此外,面板复位按钮、拨码开关以及指示灯在面板上的开孔应尽可能小。

泄放途径附近是否有敏感电路

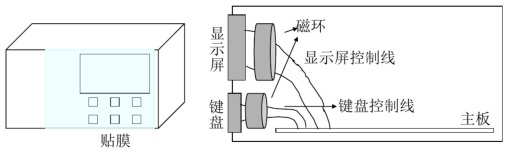

面板显示屏、 键盘ESD问题处理

对于这些部位的静电问题, 一般都是因为静电进入了设备内部,干扰显示和键盘控制电路导致问题产生,较好且较有效的办法是在键盘、 显示屏的表面贴绝缘膜, 使静电在这些部位无法放电 。对于绝缘膜方法无法实施的设备,建议在控制线上加磁环进行静电脉冲抑制 。 对于有屏蔽金属丝网的显示屏, 金属丝网要和结构件良好搭接 。

泄放途径附近是否有敏感电路
