隔离型待机电源

     Tiny Switch实现的小功率隔离型电源适配器体积小､成本低､设计电路简单,其典型应用如图9-35所示｡

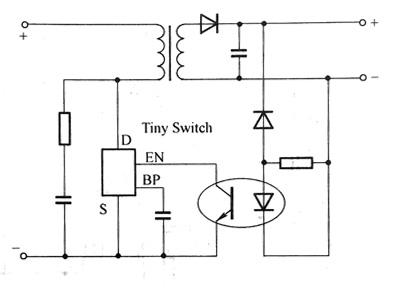

      图9-35为Tiny Switch与反激式离线变换电路相结合､实现高压DC输入的小功率DC电源适配器｡通过在次级将输出电压与一个参考电压相比较产生使能信号｡

      参考电压取决于一个光耦发光二极管与一个齐纳二极管的电压之和｡当输出电压低于参考电压时,使能信号为高电平,控制TinySwitch的MoSFET导通,为变压器初级提供通路,向次级供电｡当输出电压超过参考电压时,光耦二极管导通,将使能脚置低电平,使相应周期MOSFET关断,即MOSFET跳周期,从而保持输出电压稳定｡

典型的备用电源适配器应用

      Tiny Switch虽然工作于“跳周期”方式,但一旦一个周期开始, MOSFET总会完成整个周期,如此的工作方式使输出电压纹波由输出电容､每个开关周期的能量和使能反馈的延时决定｡Tiny Switch通/断控制电路的响应时间与一般的PWM控制相比非常迅速,这使得线路具有很好的纹波抑制性能和瞬间响应性能｡【东莞充电器】

      利用Tiny Switch进行电源适配器设计的另一个好处是不需要辅助电源适配器｡当MO)SFET关断时,5.8V稳压器通过来自漏极的电流将连接到旁路引脚上的旁路电容充电至5.8V｡

      当MOS-FET导通时, TinySwitch消耗存储在旁路电容上的能量, Tiny Switch内部电路的功耗极低,使其能利用来自漏极引脚的电流连续工作｡选取0.1pF的旁路电容已足以实现对高频去耦和能量存储｡
