薄膜电容的工艺与结构

根据电容公式，电容量的大小除了与电容的尺寸有关，与电介质的介电常数(Permittivity)有关。电介质的性能影响着电容的性能，不同的介质适用于不同的制造工艺。

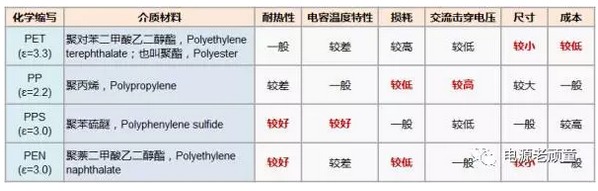

常用介质的性能对比，可以参考AVX的一篇技术文档。
AVX Dielectric Comparison Chart（tips:使用必应搜索，第一个就是）
电容的制造工艺主要可以分为三大类：
- 薄膜电容(Film Capacitor)
- 电解电容(Electrolytic Capacitor)

- 陶瓷电容(Ceramic Capacitor)

薄膜电容(Film Capacitor)
Film Capacitor在国内通常翻译为薄膜电容，但和Thin Film工艺是不一样的。为了区分，个人认为直接翻译为膜电容好点。

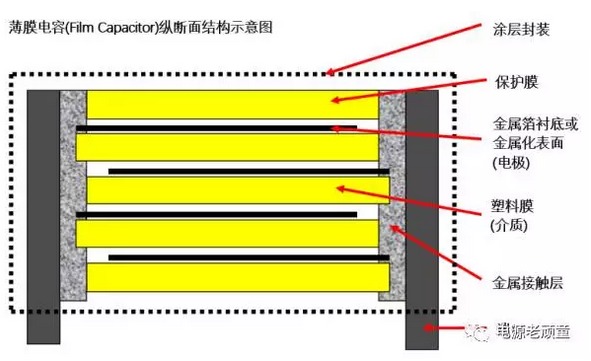

薄膜电容是通过将两片带有金属电极的塑料膜卷绕成一个圆柱形，最后封装成型；由于其介质通常是塑料材料，也称为塑料薄膜电容；其内部结构大致如下图所示：

薄膜电容的工艺与结构

原图来自于维基百科
薄膜电容根据其电极的制作工艺，可以分为两类：
金属箔薄膜电容(Film/Foil)

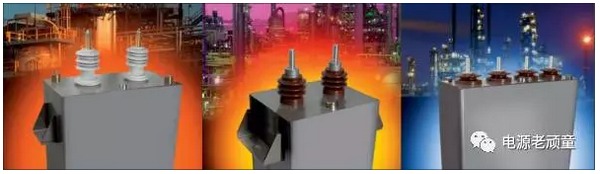

金属箔薄膜电容，直接在塑料膜上加一层薄金属箔，通常是铝箔，作为电极；这种工艺较为简单，电极方便引出，可以应用于大电流场合。
金属化薄膜电容(Metallized Film)
金属化薄膜电容，通过真空沉积(Vacuum Deposited)工艺直接在塑料膜的表面形成一个很薄的金属表面，作为电极；由于电极厚度很薄，可以绕制成更大容量的电容；但由于电极厚度薄，只适用于小电流场合。
金属化薄膜电容就是具有自我修复的功能，即假如电容内部有击穿损坏点，会在损坏处产生雪崩效应，气化金属在损坏处将形成一个气化集合面，短路消失，损坏点被修复；因此，金属化薄膜电容可靠性非常高，不存在短路失效；

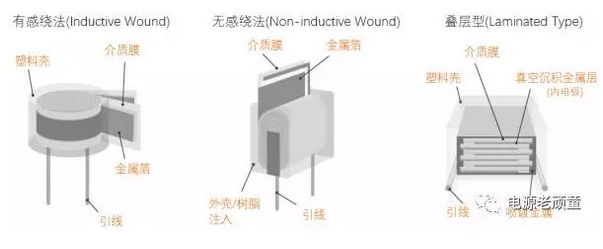

薄膜电容有两种卷绕方法：有感绕法在卷绕前，引线就已经和内部电极连在一起；无感绕法在绕制后，会采用镀金等工艺，将两个端面的内部电极连成一个面，这样可以获得较小的ESL，应该高频性能较高；此外，还有一种叠层型的无感电容，结构与MLCC类似，性能较好，便于做成SMD封装。
