电感的工艺结构

电源适配器电感的工艺大致可以分为3种：

1.16w电源适配器绕线电感(Wire Wound Type)

顾名思义就是把铜线绕在一个磁芯上形成一个线圈，绕线的方式有两种：

圆柱形绕法(Round Wound)
圆柱形绕法很常见，应用也很广，例如：

平面形绕法(Flat Wound)
平面形绕法也很常见，大家一定见过一掰就断的蚊香

图片来自Bing，蚊香
平面形绕法优点很明显，就是减小了器件的高度。

由前文的公式可知，磁芯的磁导率越大，电感值越大，磁芯可以是

非磁性材料：例如空气芯、陶瓷芯，貌似就不能叫磁芯了；这样电感值较小，但是基本不存在饱和电流
铁磁性材料：例如铁氧体、波莫合金等等；合金磁导率比铁氧体大；铁磁性材料存在磁饱和现象，有饱和电流。
绕线电感可提供大电流、高感值；磁芯磁导率越大，同样的感值，绕线就少，绕线少就能降低直流电阻；同样的尺寸，绕线少可以绕粗，提高电流。

另外，电源设计中，经常遇到电感啸叫的问题，本质就是磁场的变化引起了导体，也就是线圈的振动，振动的频率刚好在音频范围内，人耳就可以听见，合金一体成型电感，比较牢固，可以减少振动。

1.2 电源适配器多层片状电感(Multilayer Type)

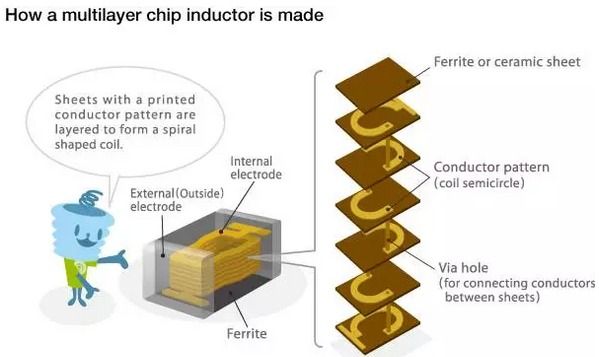

多层片状电感的制作工艺：将铁氧体或陶瓷浆料干燥成型，交替印刷导电浆料，最后叠层、烧结成一体化结构(Monolithic)。

多层片状电感的比绕线电感尺寸小，标准化封装，适合自动化高密度贴装；一体化结构，可靠性高，耐热性好。
引申阅读：搜索关键词LTCC、Thick Film

1.3 薄膜电感(Thin Film Type)

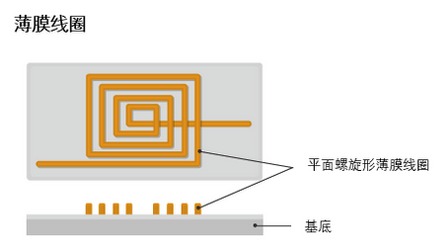

薄膜电感采用的是类似于IC制作的工艺，在基底上镀一层导体膜，然后采用光刻工艺形成线圈，最后增加介质层、绝缘层、电极层，封装成型。

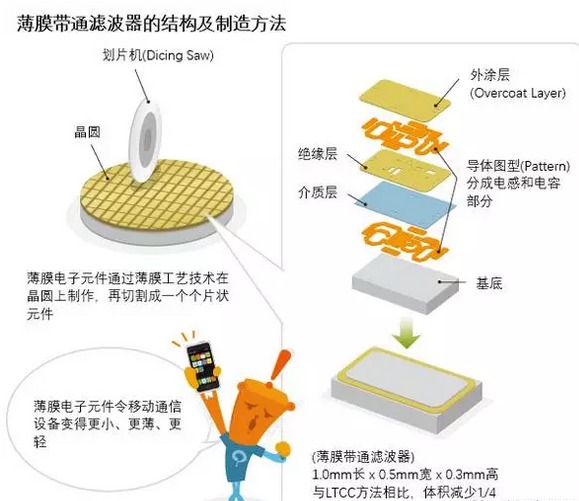

薄膜器件的制作工艺，如下图所示

光刻工艺的精度很高，制作出来的线条更窄、边缘更清晰。因此，薄膜电感具有

更小的尺寸，008004封装
更小的Value Step，0.1nH
更小的容差，0.05nH
更好的频率稳定性
