适配器PCB设计经验之谈

电源电路是一个电子产品的重要组成部分，电源电路设计的好坏，直接牵连产品性能的好坏。我们电子产品的电源电路主要有线性电源和高频适配器。从理论上讲，线性电源是用户需要多少电流，输入端就要提供多少电流；适配器是用户需要多少功率，输入端就提供多少功率。

线性电源：
线性电源适配器的优点：性能稳定，没有高频纹波等干扰。
线性电源适配器的缺点：发热、能源利用率低。没有超大功率的电源适配器供选择。

适配器：
适配器的优点：
1、体积小、重量轻：由于没有工频变压器，所以体积和重量只有线性电源的10～30%。
2、功耗小、效率高：功率晶体管工作在开关状态，所以晶体管上的功耗小，转化效率高，一般为60～95%，而线性电电源只有20～40%。
适配器的缺点：
可能存在的电磁兼容问题（可以通过调试解决），价格会比现行电源适配器贵（根据摩尔定律，这会随着时间的推移解决）。

线性6w电源适配器

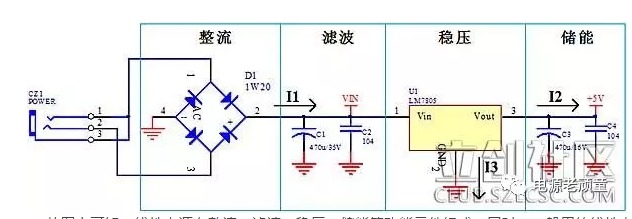

线性电源适配器功率器件工作在线性状态，如我们常用的稳压芯片LM7805、LM317等。下图一是LM7805稳压电源电路原理图。

从图上可知，线性电源适配器有整流、滤波、稳压、储能等功能元件组成，同时，一般用的线性电源适配器为串联稳压电源，输出电流等于输入电流，I1=I2+I3，I3是参考端，电流很小，因此I1≈I3。我们为什么要讲电流，是因为电源适配器PCB设计时，每条线的宽度不是随便设的，是要根据电源适配器原理图里元件节点间的电流大小来确定的（请查《PCB设计铜铂厚度、线宽和电流关系表》）。电流大小、电流流向要搞清楚，做板才恰到好处。
相关线性IC推荐：
3.3V供电推荐：AZ1117CH-3.3TRG1（商业级），AZ1117H-3.3TRE1（工业级）。
5V供电推荐：AS78L05RTR-E1（贴片），LR78L05（插件）
