适配器纹波的抑制

对于电源适配器开关纹波，理论上和实际上都是一定存在的。通常抑制或减少电源适配器开关纹波的做法有三种：

1. 加大电源适配器电感和输出电容滤波

根据适配器的公式，电感内电流波动大小和电感值成反比，输出纹波和输出电容值成反比。所以加大电感值和输出电容值可以减小纹波。

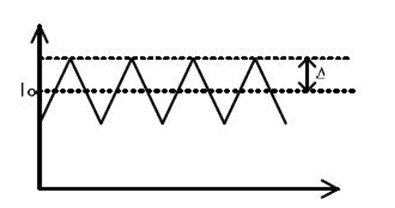

上图是适配器电感L内的电流波形，其纹波电流△I可由下式算出：

可以看出，增加L值，或者提高开关频率可以减小电感内的电流波动。

同样，电源适配器输出纹波与输出电容的关系：vripple=Imax/(Co×f)。可以看出，加大输出电容值可以减小纹波。

通常的做法，对于输出电容，使用铝电解电容以达到大容量的目的。但是电解电容在抑制高频噪声方面效果不是很好，而且ESR也比较大，所以会在它旁边并联一个陶瓷电容，来弥补铝电解电容的不足。

同时，适配器工作时，输入端的电压Vin不变，但是电流是随开关变化的。这时输入电源不会很好地提供电流，通常在靠近电流输入端(以BucK型为例，是SWITcH附近)，并联电容来提供电流。

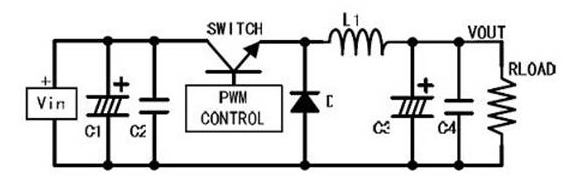

应用该对策后，BUCK型适配器如下图所示：

上面这种做法对减小纹波的作用是有限的。因为体积限制，电感不会做的很大；输出电容增加到一定程度，对减小纹波就没有明显的效果了；增加开关频率，又会增加开关损失。所以在要求比较严格时，这种方法并不是很好。

关于适配器的原理等，可以参考各类适配器设计手册。

二级滤波，就是再加一级LC滤波器

LC滤波器对噪纹波的抑制作用比较明显，根据要除去的纹波频率选择合适的电感电容构成滤波电路，一般能够很好的减小纹波。

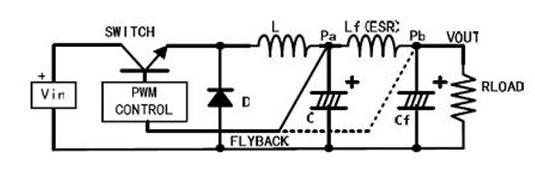

但是，这种情况下需要考虑反馈比较电压的采样点。(如下图所示)

采样点选在LC滤波器之前(Pa)，输出电压会降低。因为任何电感都有一个直流电阻，当有电流输出时，在电感上会有压降产生，导致电源的输出电压降低。而且这个电源适配器压降是随输出电流变化的。

采样点选在LC滤波器之后(Pb)，这样输出电压就是我们所希望得到的电压。但是这样在电源适配器系统内部引入了一个电感和一个电容，有可能会导致系统不稳定。关于系统稳定，很多资料有介绍，这里不详细写了。
