网络设备的多路输出电源设计

1.概述
我院是一个大型化工设计院,拥有员工500名,计算机基本人手一台。计算机网络也从最初简单的局域网发展到现在有多个虚拟子网组成的企业网络,且实现了通过Internet和各个分院数据共享。在负责管理和维护计算机网络的信息中心的机房内,各种交换机、ADSL、宽带路由器、无线路由器等设备多达20多台。由于各产品的生产厂家不同,采用的供电方式不同,其配套的电源插线板和电源适配器也不同,使得机房内各种设备布置拥挤、电源线凌乱,经常因接触不良引起网络故障。为了彻底解决这个问题,我们对这些网络设备的电源适配器进行了测试、分析、整理,归纳出6个供电电压、3个供电电流,设计出了合理、高效、稳定的适用于网络设备的多路输出电源。

2.各网络设备的电源适配器分析
信息中心机房内各网络设备及电源适配器的情况见表1。

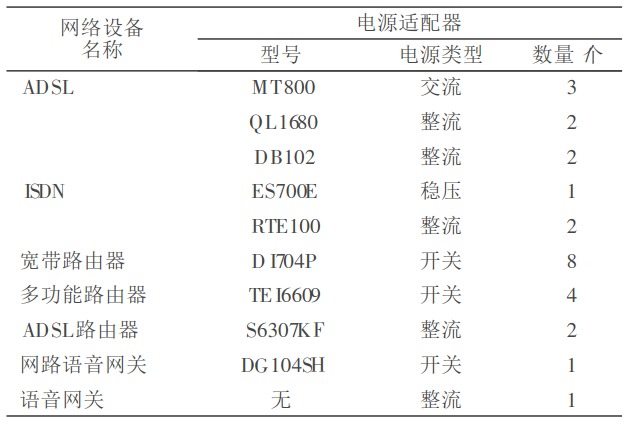

表1机房内各网络设备及电源适配器情况
网络设备的多路输出电源设计

以上技术要求虽随各国技术状况不同而在内容或指标上有所差异,但所体现的设计准则和原则要求是彼此一致的。按H2S含量或分压分级制定技术要求是较为科学和合理的,工程实践是成功的,通过继续实践验证,有望得到进一步完善。

各网络设备电源适配器的测定实验为了清楚地了解各网络设备电源适配器的实际工作电压和电流,以及容许工作电压范围,分别对它们做了测定实验。实验器材及规格如下:

2.1　各网络设备电源适配器的测定实验

为了清楚地了解各网络设备电源的实际工作电压和电流,以及容许工作电压范围,分别对它们做了测定实验。实验器材及规格如下:

交流调压器容量1000VA
输出电压0～250V
数字交流电压表量程0～399.9V
数字交直流电压表量程0～199.9V
数字交直流电流表量程0～1.999A
数字交流电流表量程0～1.999A

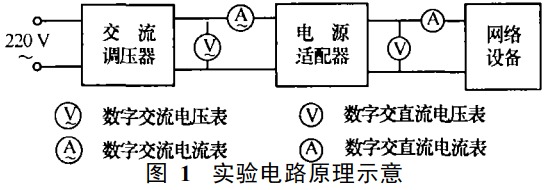

实验电路原理如图1所示。
网络设备的多路输出电源设计

实验步骤如下:
1、按实验原理连接好各个设备及仪表后接通交流电源,将交流调压器的输出电压调整为标准220V,记录各电源适配器的输出电压和输出电流;
2、以5V为一个单位,将交流调压器的输出电压从220V降至160V,记录每次调整后各电源适配器的输出电压和输出电流;
3、以5V为一个单位,将交流调压器的输出电压从160V增至240V,记录每次调整后各电源适配器的输出电压和输出电流。

2.2　实验结果
实验测定的相关数据见表2。

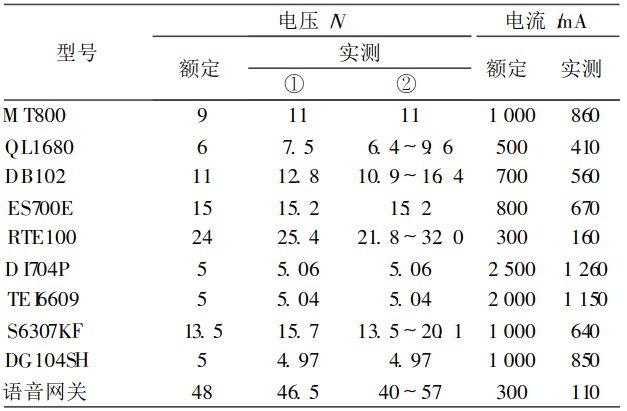

表2　各网络设备电源适配器的测定数据
网络设备的多路输出电源设计

注:
①交流调压器的输出电压为220V时电源适配器的输出电压值;
②交流调压器的输出电压为160～240V时电源适配器的输出电压范围。

认真分析各网络设备及电源适配器的工作情况,可以得出以下结论。
1、采用开关电源适配器的网络设备,内部电源入口处只有滤波电容。其对应电源适配器的输出电压非常稳定,此类设备可采用标准电压稳压供电。
2、采用稳压(变压器降压后用三极管稳压)电源适配器的网络设备,电源适配器入口处既有滤波电容,又有给数字芯片供电的三端稳压集成块。其对应电源适配器的输出电压较稳定。此类设备可采用适当偏离其标称电压的稳定电压供电。
3、采用整流(变压器降压后仅有整流滤波)电源适配器的网络设备,内部已配置稳压电路。其对应电源适配器的输出电压随输入电压的高低而波动。此类设备的供电电压只要稳定在电路能正常工作的范围即可。
4、采用交流电源适配器(变压器降压后直接供电的交流输出型)的网络设备,其内部配置了整流、滤波及稳压电路。其对应电源适配器的输出电压随输入电压的高低而波动。此类设备的供电电压只要稳定在电路能正常工作的范围即可。
