某工程正压送风系统设计

概述
在石油化工企业中,各类生产装置分布密集,相互影响。根据工艺流程及总图的要求,很多情况下仪表室、变配电室等布置在防爆区域以内。因防爆仪表及变配电器件价格昂贵,多在建筑物内设正压送风系统,创造一个空气洁净、无毒、无害的正压环境,防止厂区内的灰尘及腐蚀性气体含量较高的空气进入室内,以确保仪表及各种设备的正常运行,保障工人安全和健康。为了在室内获得30～50Pa的正压,正压送风系统对空气净化处理、建筑物的封闭、送风量的计算、送风设备的选择、末端设计及控制报警系统的设置均有严格的要求,下面结合某工程实例,介绍正压送风系统的设计。

正压送风系统的设计
正压送风系统流程
正压送风系统流程如图1所示。来自防爆区外的大气在进风口处经检测安全后,由风管送入化学处理器净化;洁净空气经风机提压后,由送风口输送至仪表室、变配电室。为了获得稳定的室内正压,两台(一开一备)风机并联设置且联锁,风机与相应的

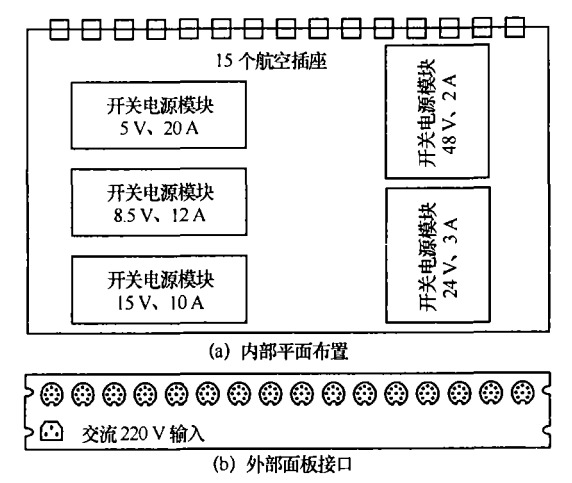

图4　多路输出电源机箱布局示意

2004-08-10还测量了多路输出电源适配器的环境温度:室外35℃、机房28℃、机架31℃、电源适配器机箱36℃、开关电源模块的平均温度43℃。

表 4　各电源适配器模块的实测输出电压

各模块的实测输出电压 /V

测量日期

5 V

8. 5 V

15 V

24 V

48 V

2003 - 09 - 20

5. 5

9. 0

15. 5

24. 5

48. 5

2004 - 08 - 10

5. 5

9. 0

15. 4

24. 3

48. 3

从以上数据可以发现,多路输出电源的工作状态非常稳定,少量电源适配器模块的输出电压略有偏移,这是因为当时微调电阻调整后没有用绝缘漆封固造成的。
多路输出电源适配器设计思路正确,结构合理,能为网络设备提供稳定、可靠的电源。至今已连续运行了一年多,没有发生一次电源故障,实际使用效果很好,证明了此多路输出电源设计、制作完全成功。

当仪表室、变配电室等布置在防爆区域内时,应设正压送风系统,创造一个空气清新的正压(30～50Pa)环境,以确保仪表及各种设备的正常运行。结合工程实例,介绍了正压送风系统流程及设计要点,如空气净化处理、建筑物的封闭、送风量的计算、送风设备的选择、末端设计及控制报警系统的设置等。
