摄像机交流电源适配器电路原理及故障分析

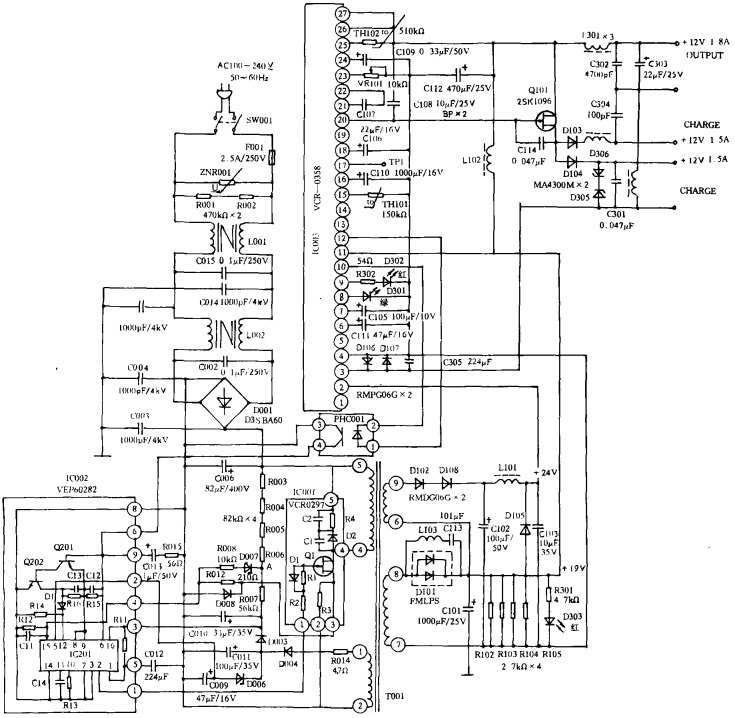

         电路图见l。接上220V市电后,打开电源开关SW001,交流电经L001、L00Z、COls、C020组成的低通滤波器和DO01、C006组成桥式整流、滤波电路后,得300V左右的直流电压。该电源适配器电压分两路输送:一路经脉冲变压器T00I的⑤一④绕组加到IC00l的④脚上(即内部场效应管Ql漏极上);另一路经启动电阻R003、R004、R005、R006、R007向启动电容COlO充电,并经D001构成充电回路。由于R003、RO04、R005、R006、RO07有充电电流流过,即在RO07上产生压降,使A点电压上升,稳压管D007击穿导通,该电源适配器电压经R008、IC002的④脚加至IC201的15脚,首先关闭IC021内部振荡器的工作。IC210内部含有启动器、振荡器、脉冲调节器、保护器、驱动器等等。随着C010上的充电电压的上升,当电压增大到大于或等于(≥)19V时,该电源适配器电压经IC002的③脚加至IC210的16脚和①脚上,为IC021内部启动器提供了启动电压,经内部驱动器驱动后,IC201的②脚上输出高频脉冲信号,经IC002①脚、IC00l的①脚加至场效应管QI的栅极上,使QI导通。

         由于QI导通,电流方向为D00l→T00l的⑤一④绕组→IC00l的④脚和②脚→D00l形成回路,从而使T00l的①→②绕组产生感应电压。该电源适配器电压经ROl4、D004、COll、COlO整流、滤波后,又经IC002的③脚加至IC201的16脚和①脚上,从而维持IC210内部的启动电压。随着COlO两端的感应电压大于或等于(李)充电电压时,R007上的充电电流逐渐减小,电压迅速下降,即A点的电压迅速下降,祖压管D以7)截止,IC210内郁振荡器开启工作。其脉冲信号经IC210的②脚和IC00l的①脚控制场效应管QI,使QI的工作状态随着商频脉冲信号变化而变化,即导通一截止一导通一截止。
