自动渐变多色彩灯

本文介绍一种新型的装饰灯具:“自动渐变多色彩灯”。
自动渐变多色彩灯
该彩灯可以方便地替换原有的罗口白炽灯泡,在接通电源后该灯能按照预先规定的模式发出赤、橙、黄、绿、青、蓝、紫等复杂多变的光。且灯的电源适配器耗电功率不大于2W。可用于建筑轮廓勾勒照明、各种娱乐文化设施及家庭作装饰照明之用。是一种既环保又节能的新型装饰灯具。下面介绍该灯的工作原理。
灯的发光是靠超高亮度发光二极管来完成的。我们知道各种颜色的光都是由红、绿、蓝三种基色光所组成的,依靠这三种基色光的不同组合(通过乳白色的球泡)便可以合成五光十色的各种光来。灯的里面装有数量不等的这三种发光二极管,由专用的IC芯片进行驱动。该芯片能够进行四种不同发光模式的编程,一旦把发光模式固定下来,灯便可以自动地按照这种模式循环不停地变幻色彩。

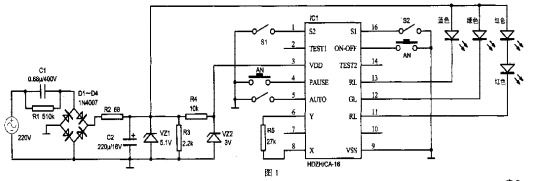

图1是它的原理图。
自动渐变多色彩灯
6w电源适配器集成电路内振荡器的振荡频率为200kHz±30%,在集成电路外部所接的电阻R5则是为了改变其振荡频率,以适应实际的需要。
HDZH/CA-16芯片的特性如表1中所示。AUTO脚为6段自动调速端;S1、S2为4段花样选择端;PAUSE为色彩及亮度暂停功能端;ON-OFF为电源控制开关端。当接通电源时,220V电压经电容C1(0.68μF/400V)、电阻R1(510kΩ)降压及整流、滤波被稳压在5.1V,给超高亮发光二极管供电;再经过电阻R4(10kΩ)和稳压二极管VZ2被稳压在3V给芯片供电。通过电路中开关S1、S2的设置(如表2所示,红、绿、蓝的发光模式如图2所示),在接通ON-OFF时,电路就会按你所定的模式工作。
注意:一定不要使芯片的供电电压超过4.5V,否则电源适配器电路将不能正常工作甚至损坏芯片。

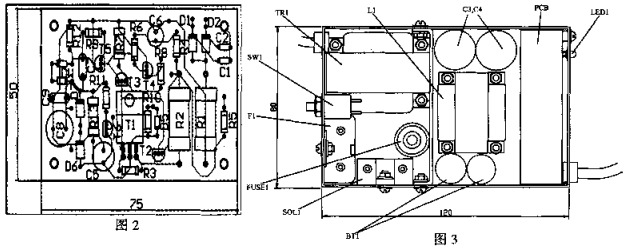

电源适配器的外壳一定要利用用金属制作,输出电缆也用双芯屏蔽线,将其屏蔽层接外壳,再将外壳接电源地。这种良好的屏蔽措施可以隔离各种干扰,对使用收音机、袖珍电视机等来说非常重要。为了适应不同的负载,只要改变一些元器件的数值就能得到不同的输出电压和电流。这个电源适配器电路是为Sony ICF SW7600G型数调收音机而设计的。该机的印刷板如池组。该电源的外壳一定要利用用金图2所示,结构如图3所示。
