家庭宽带共享具体改造过程 |

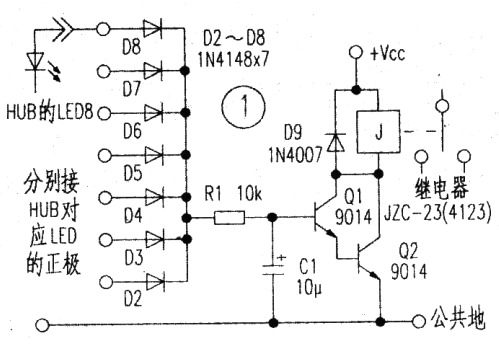

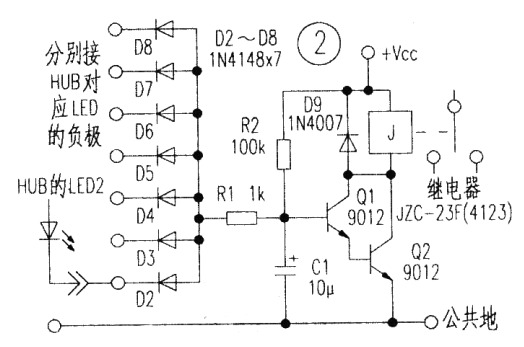

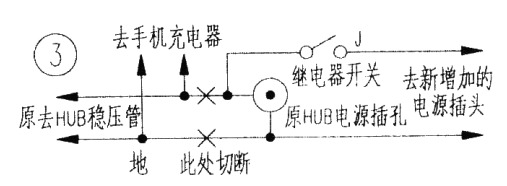

1.HUB(或交换机)的改造 利用HUB的在线指示灯来判断是否有用户在线,并且要用一套执行机构去同时监视所有用户,以降低成本。这里需要说明的是,不同的HUB(或交换机)可能工作原理略有不同:在线指示灯可能有的是高电平有效(点亮),有的是低电平有效(笔者的HUB是低电平有效的),所以这里有两种控制电路供选择。 (1)高电平有效HUB(或交换机)选用的控制电路如图1所示。 (2)低电平有效HUB(或交换机)选用的控制电路如图2所示。 2.电源适配器工作原理 以上两个电路的工作原理是相同的,只是工作的极性不同而已。其中D2~D8组成了取样的或门电路且相互隔离,只要HUB(或交换机)的在线指示灯有一个出现高(或者低)电位,就会通过R1限流后对电容器C1充电,当C1两端的电压达到0.7V左右时,就会促使Q1、Q2组成的复合型晶体管导通,从而使继电器得电吸合达到控制的目的。这里C1是起到缓冲的作用,防止因为指示灯的闪烁而引起继电器的抖动,R2能使Q1、Q2可靠截止。 可以看到,整个电路元件并不多,并且也都是常用的器件,不用电路板(除了D2~D8外),将元件直接以继电器为中心,采用搭焊的方式连接起来,并用热熔胶将它们粘在HUB日内的合适空间,而D2~D8直接焊接在HUB指示灯面板上,用一根线连到R1上即可,有一定电路基础和焊接技术即可完成。这里有人可能要问电路中二极管为什么从D2开始,怎么没有D1呢?告诉大家:绝大多数HUB的第一路指示灯是和UPLink端口共用的,所以不能取第一路的信号作为控制信号,即取样二极管应从第二路开始向后排列,共享宽带时也不应使用第一路。另外,如果没有那么多的用户使用网络的话,D2~D8也可以不装那么多,但是你得弄清楚哪几路能够实现自动控制哟。 3.ADSLModem的电源适配器控制 继电器的触点如何控制ADSLModem的电源,可视自己的实际情况而定。 笔者是将原HUB电源输入插孔与原电路切断,改做ADSLModem的电源输入插孔,另选一个同型号的插头通过继电器与ADSLModem连接,从而实现HUB对ADSLMo-dern的控制,如图3所示。 要注意的是一般ADSLModem的电源都是低压交流直接输入的,所以一定要将HUB原电源插孔彻底与HUB电路板断开,平时ADSLModem电源适配器是空载的。当然这样也可以直接去控制ADSLModem的电源适配器220V的输入端了,只是要单独设计一个电源插座而已,这样更有利于节能。 笔者舍弃了原HUB的电源适配器,而选用了一个“西门子”手机电源适配器,将它的输出端直接焊在HUB的电路板上。手机适配器其他牌号的也行,但要尽量选择输出电压较高的,它是开关电源,发热少效率高,有利于长期待机。如果有适当功率的开关电源,使ADSLModem和HUB共用同一电源则会更好,目的同样是提高待机效率,只是控制电路要另改形式。 4.主要元器件的选择 继电器:选择小型5V单触点即可,如:JZC-23F(4123)。二极管D2~D8选择开关型二极管1N4148,D9要选反压较大的1N4007,C1的取值超过10μF即可,至于Q1、Q2则要根据HUB的类型来选择是PNP型还是NPN型小功率的晶体管。其他元件没有特殊要求。 所有元器件加到一起的成本也没有超过20元,怎么样?心动不如行动,赶快动手改造你的宽带共享系统吧。通过以上改造,一定会让你和你的朋友们感到,原来还能够如此实现宽带共享的自动控制,能够如此随心所欲的畅游网络世界啊! 文章转载自网络,如有侵权,请联系删除。 |
