反激式变换器电路原理的分析

反激式充电器最大的特点就是电路相对最简单,由于仅有一个开关管,因此不会出现如桥式变换器那种共同导通的问题,因此在相同的技术条件下可靠性会比桥式变换器高｡由于反激式充电器的电路简单和价格相对低康等因素,在输出功率比较小､输出电流比较低的应用中,反激式充电器列为首选方案｡

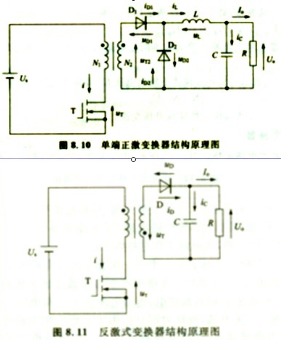

单端正激变换：由于是在开关管T导通期间输入端电源适配器经变压器向输出电容器和负载提供能量，故称为正激变换器；单端反激式变换：由于是在开关管T关断期间变压器向输出电容器和负载提供能量，为反激变换器。如图：

激的变压器可以看作一个带变压功能的电感，是一个buck-boost电路。正激的变压其是只有变压功能，整体可以看成一个带变压器的buck电路。二次侧接第一个整流二极管的负端接电解电容的是反击，接电感的是正激。

总地来说，正激反激工作原理不同，正激是初级工作次级也工作，次级不工作有续流电感续流，一般是CCM模式。功率因数一般不高，而且输入输出和变比占空比成比例。反激是初级工作，次级不工作，两边独立开来,一般DCM模式下，理论上是单位功率因数，但是变压器的电感会比较小，而且需要加气隙,所以一般适合中小功率情况.一般的电源适配器书都会有具体的介绍和设计公式。

正激变压器是理想的，不储能，但是由于励磁电感（Lp）是有限值，励磁电流使得磁芯B会大，为避免磁通饱和，变压需要辅助绕组进行磁通复位；反激变压器工作形式可以看做耦合电感;电感先储能，再放能。由于反激变压器的输入、输出电压极性相反，固当开关管断开之后，次级可以提供磁芯一个复位电压，因而反激变压器不需额外增加磁通复位绕组。

反激式充电器一般指的是具有电气隔离性能的反极性变换器,因此要想弄清楚反激式充电器的原理,应首先了解反极性变换器原理,在通过电路演化获得具有电气隔离性能的反极性变换器｡在此基础上分析反激式充电器的工作原理和基本控制思想｡
