反极性变换器向隔离型的演化

充电器隔离分界点的选择

充电器反极性变换器向隔离型演化的第一步就是要确定输入与输出之间的电气隔离放在电路的什么地方,也就是确定隔离边界｡

既然要电气隔离就要选择电气隔离元器件｡现有的可以实现电气隔离的元器件有变压器和光耦合器｡由于光锅合器不能传输功率,因此不适合于功率变换器的功率传输部分的电气隔离,这样就只能采用变压器实现电气隔离｡

这里要解决的问题就是这个变压器放置在电路中的什么地方?

从变压器的理论可以知道,施加到变压器的电压必须是交流电,这个交流电压可以不是正弦波,但是不能带有直流分量,只有这样才能保持在每一个开关周期都能做到磁通复位,变压器的磁路才不至于因直流分量的作用而进入饱和状态,使得变压器丧失功能｡

变压器的磁通复位可以看成是变压器的励磁电流的回归过程｡那么反极性变换器电路中那个位置放置变压器可以使得变压器可以实现变压器的励磁电流的回归过程。

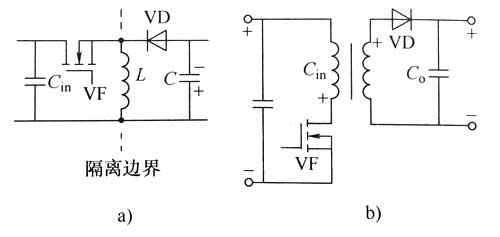

从电路原理可以推导出反极性变换器电路的电感电流在每一个开关周期,电感电流都要回归带初始电流状态,那么是否可以将变压器放置在电感的位置上呢?如图2-2所示｡

充电器反激式变换器的隔离演化与原理

反激式充电器是输入与输出电气隔离的,可以认为是隔离型反极性变换器,因此只要将反极性变换器改为隔离型的反极性变换器就可以成为反激式变换器｡这样,只要弄清楚反极性工作原理就可以清楚反激式变换器的工作原理｡接下来的问题就是如何将反极性变换器转化为具有电气隔离功能的反激式变换器｡
