电源适配器输入整流滤波电容器的选择

单相交流电供电条件下的输入整流滤波电容器承受的较高电压
通常,单相交流电供电条件下,较高交流电压有效值为265V,对应的峰值电压(也就是整流滤波输出电压)约370,整流滤波电容器的额定电压至少要选择400V。
需要注意的是,无论是电解电容器还是薄膜电容器工作电压接近或超过电容器的额定电压都会导致电容器使用的寿命大大缩短,见表5-2。

表B43697型电解电容器的应用数据

测试条件	工作电压450V时的使用寿命/h	工作电压420V时的使用寿命/h
40℃，额定电压	200000(1.85倍的105℃额定电流）	200000(2.3倍的105℃额定电流）
85℃额定电压,额定电流	20000	58000
105℃额定电压,额定电流	4000	11500

注:EPCOS公司的B43697型电解电容器是一种105℃/4000h的电解电容器。

如果是带有功率因数校正电路时,电容器的工作电压一般在380=420V器的额定电压必须选择450V。

电源适配器输入整流滤波电容器的选择

整流器件的散热设计
电源适配器电路中,整流二极管的散热设计是需要考虑的,如果设计不良就会导致整流器过热甚至会导致焊盘的焊锡融化或整流器过热烧毁。

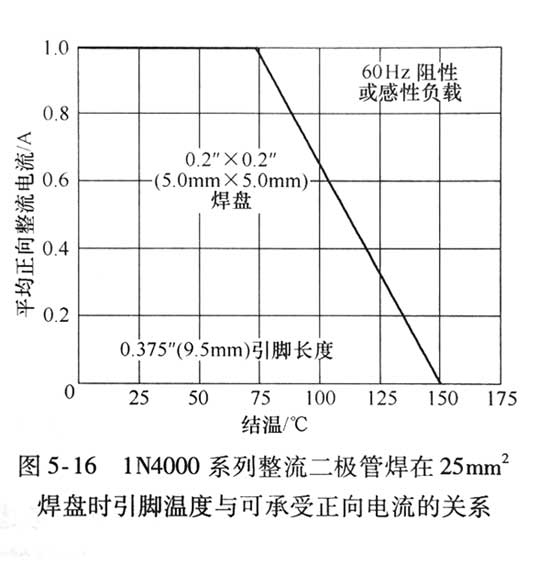

对于轴向引线的二极管而言,管芯的发热需要通过引脚或焊盘散发到空间｡所以整流二极管在装配式需要留有比较长的引脚,或者是电路板上带有比较大的焊盘｡图5-16所示为“1N4000系列整流二极管焊在25mm焊盘时引脚温度与可承受正向电流的关系。
如果选用整流桥,可以将整流桥装配在散热器上,以良好散热,有的整流桥甚至还带有散热基板,这对于散热非常有利｡
