电源适配器为什么要用箝位电路

电源适配器反激式变换器多数为单管模式,这样开关管上的电压就是直流母线电压､变压器复位电压(反冲电压)和变压器漏感的感生电动势｡前两者的电压都是确定值,也是必须计算在内的｡而变压器漏感产生的感生电动势则是不希望出现的,特别是开关管的关断速度极快时,变压器漏感的感生电动势将非常高!即

e=L(di/dt)

  对于MOSFET来说,在100ns内关断峰值电流绝对是正常的｡如果反激式电源适配器的输出功率为24W､开关频率为63kHz､交流电源适配器电压范围85~265V,对应的变压器漏感将达到20~50uH,开关管峰值电流1.5A~2A｡这时变压器漏感所产生的感生电动势为300V-1kV在最高直流母线电压(370V)､变压器复位电压(80V),开关管将承受的电压为750-1450V｡如果采用耐压1500V的MOSFET作为开关管绝对是不可行的,也是在工程上不允许的,需要将开关管的耐压降低到600-700V｡这样就需要对开关管的电压进行箝位｡以限制开关管的实际工作电压峰值。

最常见的箝位电路是RCD箝位电路､电压瞬变二极管箝位电路和绕组式箝位电路｡

RCD箝位电路

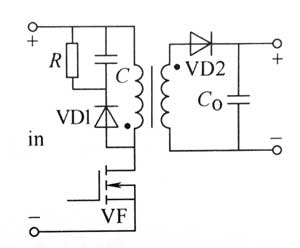

  RCD箝位电路如图71所示｡

  其基本原理为将变压器漏感储能转移到箝位电容器中,即

式中Lr---变压器漏感;

    Im---开关管峰值电流;

    V2---箝位后箝位电容器电压;

V1---箝位前箝位电容器电压｡对应的拍位电容的电容量应为
