电源适配器箝位电路的阻断二极管的选择

电源适配器厂家教您关于箝位电路的阻断二极管如何选择

最后是选择RCD箝位电路的阻断二极管,通常选择超快反向恢复二极管,额定电流至少为开关管实际工作电流峰值一半,额定电压需要不低于直流母线电压。

RCD沿箝位电路付出的代价

RCD箝位是最简单的箝位方式,由于放电电阻的电压高于变压器复位电压,因此在放电电阻所消耗的功率不仅仅是变压器漏感的储能,还有变压器励磁电感释放的储能部分,而这一部分是应该输送到输出的功率,在放电电阻上消耗掉,电源自然会降低效率【5V1A电源适配器】

6V电源适配器箝位二极管的箝位电路

反激式电源适配器的另外一种箝位方式是采用类似于稳压二极管的“电压瞬变抑制二极管”来沿位开关管漏源极电压峰值｡在理论上,采用电压瞬变抑制二极管可以使箝位时间大大缩短,所消耗的箝位功率也会比RCD箝位低一些。

过去电压瞬变抑制二极管箝位之所以没有被普遍应用的最主要的原因是这类二极管价格昌,2年前,一个连续功耗25W,m,厂时功率190的电压瞬变抑制二极管的零售价接近每只10元m°牛人民币,这是一般的反激式电源适配器绝不会采用的。

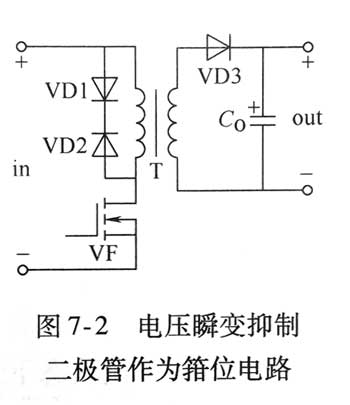

近年来,随着电压瞬变抑制二极管的国产化和大量的应用电压瞬变抑制二极管的价格已经可以比较轻松地应用在反激式电源适配器中｡采用电压瞬变抑制二极管的而箝位电路如图7-2所示。

图中VDl为电压瞬变抑制二极管｡

需要注意的是,采用电压瞬变抑制二极管来箝位,希望变压器和开关管的寄生电容越小越好。

电源适配器绕组式箝位电路

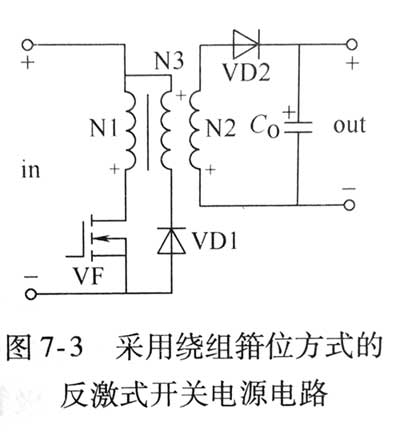

早期反激式电源适配器还有采用绕组箝位方式,如图7-3所示。

这种方式似乎,合乎理论,但是实际上变压器一次侧绕组与复位绕组之间还是存在漏感,这一部分漏感无法位,因此采用绕组式箝位电路在实际上是无效的,它在正激式电源适配器中作为磁通复位的箝位有效,但是反激式电源适配器的磁通复位是通过变压器二次绕组通过输出整流二极管向输出端释放储能实现的,也就图73采用绕组位方式的反激式电源适配器电路是说,反激式电源适配器的磁通复位电压由输出端电压决定｡

以上内容是由电源适配器厂家：东莞市玖琪实业有限公司提供分享，希望对大家的学习提供作用
