电源适配器输出整流器的额定电流

 电源适配器输出整流器的额定电流

       反激式电源适配器变换器在电流断续工作状态下,流过整流器的电流峰值为输出电流平均值的4倍或更高,因此在选择输出整流器时,应以输出电流平均值的3-5倍作为输出整流器的额定。

6V电源适配器输出滤波电容器的工作状态分析

       对于中小输出功率电源适配器的工作额率除少数因价格原因限制而仍采用20=40Ha外大多数均在50H以上;DCDC电源模块大多在300H以上:大功率电源适配器的开关率受主开关(一般采用EGBT)的开关速度限制而一般在20=40%比左右,尽管开关频率有所不同,但是电源适配器的输出整流滤波电容器的作用基本相同,主要是通过利用滤波电容器吸收(就电路面言,实际上是利用电容器的低阻抗而将交流电流分量的绝大部分,更希望是全部分流到滤波电容器上,使输出电流没有或有非常低的交流电流分量)开关频率及其谐波额率的电流分量,从而滤除其纹波电压分量。

       由于反激式电源适配器工作在锯齿波电流的状态,含有比矩形波更丰富的波电流,这要求滤波电容器应具有很好的阻抗额率特性,这是与工频整流滤波对电容器要求其大电容量所不同的(工频整流滤波很容易滤除工频的谐波,即使是40次也不过才2000,一般电解电容器很容易实现)｡因此电源适配器的输出整流滤波电容器即使选用铝电解电容器也应首选阻抗频率特性好的铝电解电容器,而绝不能随意到电子市场抓到什么样的铝电解电容器(只要电压､大容量负荷要求)均可,这样做的结果将是电源的输出纹波电压过高,特别是峰值电压过高。

电源适配器输出整流滤波电容器的等效电路

      开管电源滤波前的谐波电流非常丰富,同时频率也非常高,要求电容器开关频率的30-50倍频率时具有良好的特性,如开关频率为50kHu,滤波电容器的频率上限应为1.5~2.5MHz；而工作在300h以上甚至1MH的DCDC模块,则滤波电容器的频率上限至少应达到10MH｡在这样的率下滤波电容器将呈现什么特性？

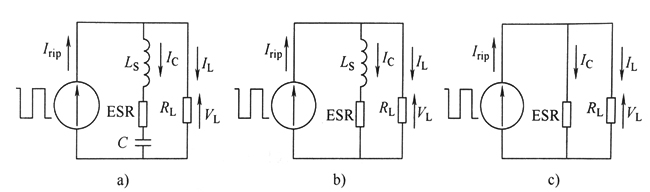

通常,电容器的等效电路可以认为是理想电容器与寄生电感等效串联电阻(ESR)的串联,如图8-1所示｡在电源适配器输出整流滤波时的等效电路如图8-2a所示。

在纹波电流作用下的滤波电容器滤波作用的等电路
